チラー PCU-NE1500

ノンフロンチラー
PCU-NE1500

PCU Series

CE ETL

ノンフロン冷媒採用でフロン管理工数“0”

  • ノンフロン
チラー ノンフロンチラー PCU-NE1500
冷却能力(W) 1300/1400
加熱能力(W) 230/350
循環水温度範囲(℃) 5~40
温度制御精度(℃) ±0.1
循環水定格流量(L/min) 15/15

PCU-NE1500 商品詳細

仕様

(50/60Hz)

冷却方式 空冷式
冷却能力(W) ※1 1300/1400
加熱能力(W) ※1 230/350
循環水 ※2 蒸留水、純水(1μS/cm以上)、エチレングリコール溶液(濃度15wt%以下)、プロピレングリコール溶液(濃度15wt%以下)
温度制御精度(℃) ※3 ±0.1
使用周囲温度(℃) 5~45
循環水温度範囲(℃) 5~40
循環水定格流量(ℓ/min) 15/15
最大揚程(m) ※4 14/20
タンク容量(ℓ) 約10
外形寸法(mm) ※5 H610×W400×D445
塗装色 マンセル N-87
質量(kg) 約42
キャスタ(Φmm×個) 38×4
定格電圧(V) ※6 単相 AC200
消費電力(kW) ※1 0.60/0.73
消費電流(A) ※1 3.5/3.7
推奨ブレーカ容量(A) 10
循環水出入口接続径 Rc1/2
ドレン排出口径 G1/2
構成装置/圧縮機 全密閉型ロータリー式
構成装置/凝縮器 フィンアンドチューブ
構成装置/蒸発器 構造:プレート式熱交換器
材質:SUS316(銅ブレージング)
構成装置/送水ポンプ 構造:マグネット式渦巻ポンプ
出力:0.180/0.216(kW)
冷媒 R1234yf 300g
騒音(dB(A)) ※7 60/60
安全回路/圧縮機 サーマルプロテクタ
安全回路/ポンプ サーマルプロテクタ
安全回路/ファンモータ サーマルプロテクタ、電流ヒューズ
入出力/エラー出力 無電圧a接点(最大AC250V/1A、DC30V/2A)
入出力/水温上下限警報 無電圧a接点(最大AC250V/1A、DC30V/2A)
入出力/運転停止出力 無電圧a接点(最大AC250V/1A、DC30V/2A)
入出力/ポンプ出力 無電圧a接点(最大AC250V/1A、DC30V/2A)
入出力/運転停止入力 無電圧入力
入出力/エラーリセット入力 無電圧入力
入出力/非常停止入力 無電圧入力
入出力/外部温度センサ ※8 Pt100
入出力/イーサネット 通信規格:10BASE-T/100BASE-TX
通信プロトコル:Socket(TCP/IP)、MC プロトコル(UDP/IP)、Modbus TCP
表示・操作方式 モノクロ液晶表示、キー入力
ログデータ保存 記録項目:
日時、エラー番号、循環水設定温度、循環水出口温度、外部温度、チラー運転/停止、ポンプ・ファン・圧縮機運転/停止、ポンプ単体運転状態、緊急停止入力端子状態、運転停止入力端子状態、エラーリセット入力端子状態、擬似警報出力状態、圧縮機高圧圧力、圧縮機低圧圧力、圧縮機吐出温度、圧縮機吸入温度、欠水センサ状態、ファン制御状態、冷却操作量、高圧保護制御状態、低圧保護制御状態、過熱度保護制御状態、凍結保護制御状態
記録期間:約1年6か月
記録間隔 ※9:2分間隔
書き出し方式:USBメモリ、Socket通信
機能 グラフ表示機能、機器運転状態表示機能、エラー履歴表示機能、運転時間表示機能、カレンダー機能、メモ機能、水温エラー設定機能、運転タイマ設定機能、パスワード設定機能、キーロック機能、凍結防止運転機能、ログデータUSBメモリ書き出し機能、外部温度センサ入力機能、カスケード制御機能

※1 使用周囲温度25℃、循環水温度20℃、循環水定格流量時の値です。
※2 イオン交換樹脂等で循環水の電気伝導率を維持管理される場合は、弊社営業担当にお問合せください。
※3 負荷一定、使用周囲温度25℃、循環水温度20℃、循環水定格流量時の本体温度指示計の表示値によります。
※4 循環水流量4ℓ/minでの値になります。ポンプ故障の原因になりますので、循環水流量4ℓ/min未満での運転は避けてください。
※5 突起部は除きます。
※6 使用電源電圧は定格電圧の±10%以内でご使用ください。
※7 正面1m、高さ1m、無負荷安定時に測定した値です。
※8 外部温度センサは付属されていません。お客様にてご準備ください。
※9 エラー発生時は約1 分前から5 秒間隔で記録します。

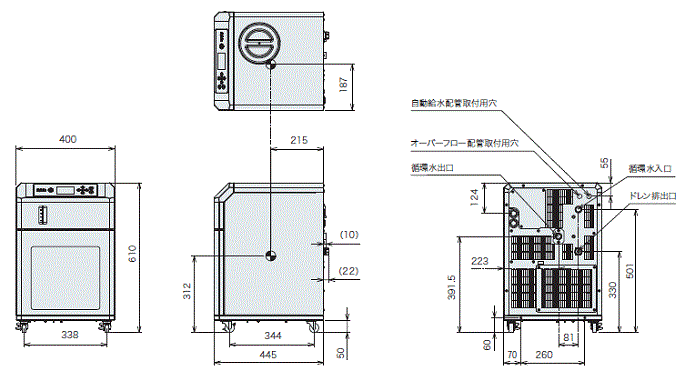

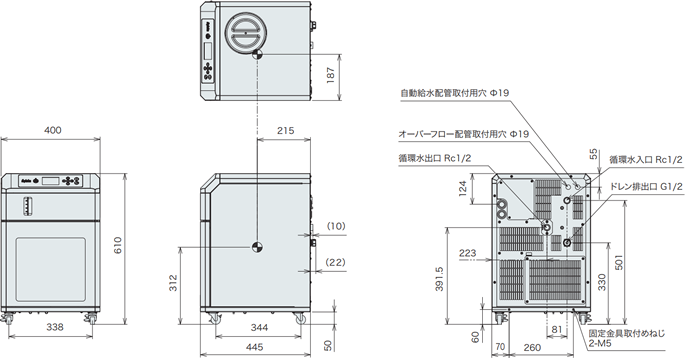

外形図

PCU-NE1500 外形図

■各配管口径
循環水入口:Rc1/2、[締め付けトルク(推奨)]30N・m
循環水出口:Rc1/2、[締め付けトルク(推奨)]30N・m

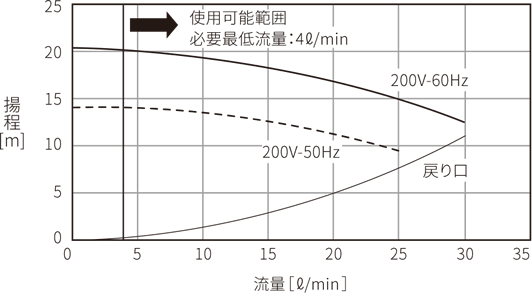

ポンプ能力

PCU-NE1500 ポンプ能力

揚程:1[m]=0.0098[MPa]になります。

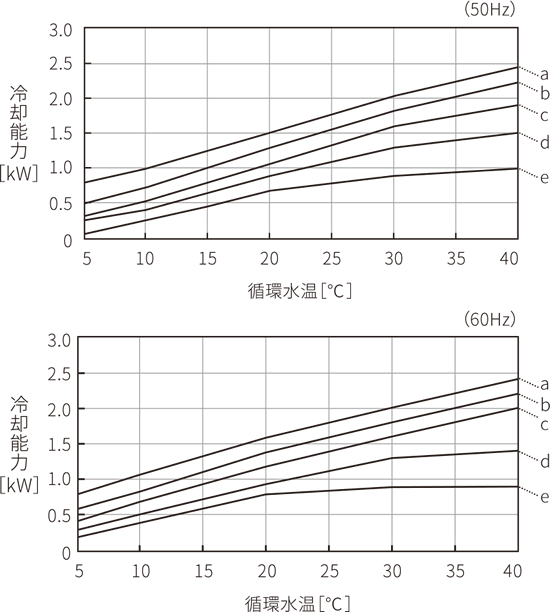

冷却能力

PCU-NE1500 冷却能力

a:周囲温度 5℃ b:周囲温度 25℃ c:周囲温度 32℃ d:周囲温度 40℃ e:周囲温度 45℃
