  3. 環境改善機器 高性能ミストコレクタ GME series

環境改善機器高性能ミストコレクタ

従来のミストコレクタが問題としていた、メンテナンス頻度を大幅に低減し、快適な工場環境をより手間なく、より長くお届けします。

GME series

1Wayフロー方式ミストコレクタ

1Wayフロー方式ミストコレクタ

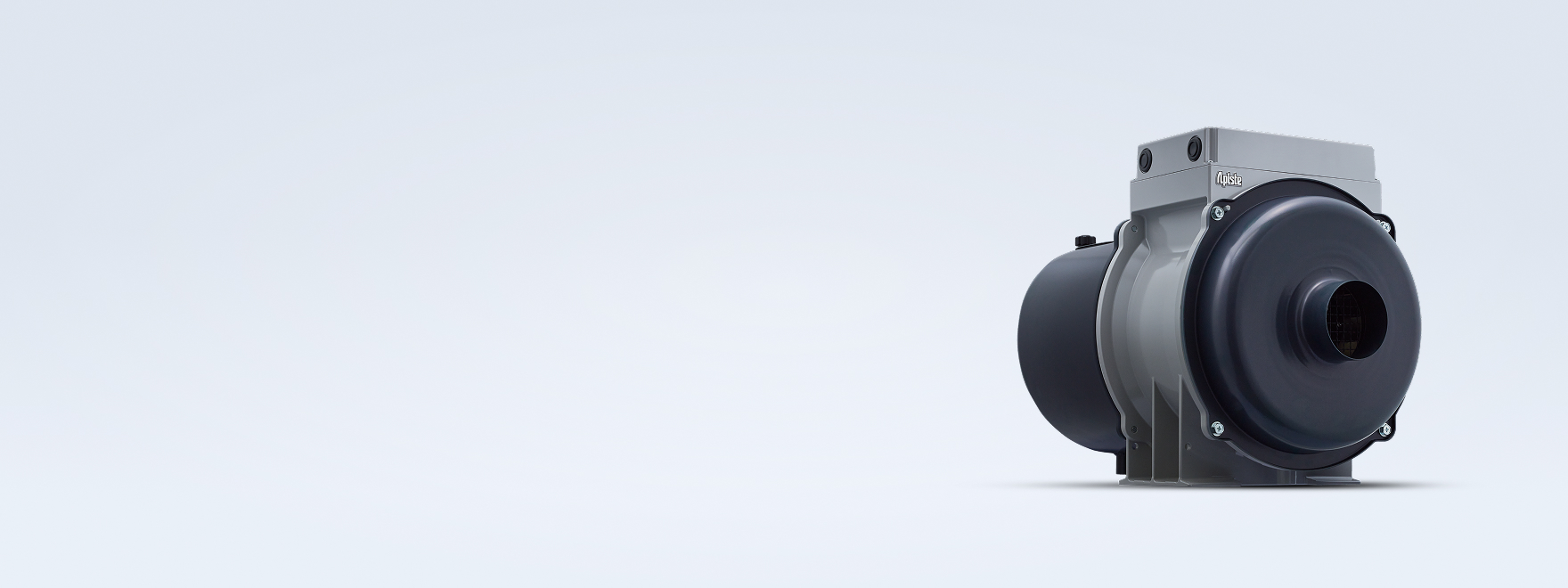

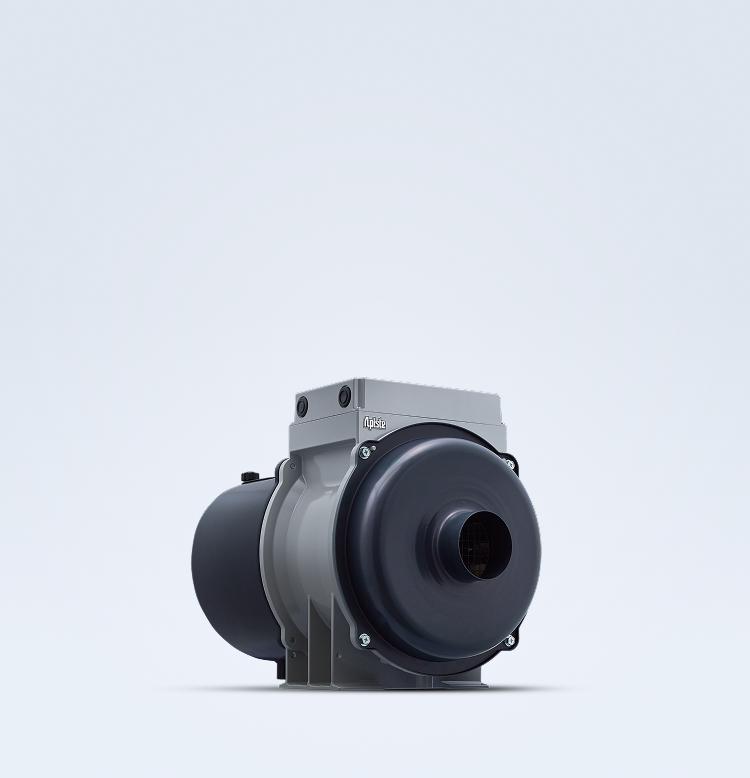

GME-S series

高性能ミストコレクタGME-Sシリーズは横置き型で空気の流れと同方向にドレン排出口を設置した陽圧ドレン構造を採用。従来の陰圧ドレン式ミストコレクタと比較し、捕集したミストをドレン排出口から、よりスムーズに排出します。

スムーズに排出して高い吸引力が続く GME-S series TECHNOLOGY

主な特長

1Wayフロー方式ミストコレクタ 型式一覧

※ パーティクルカウンタによる個数比。 （5µm以上）
型式 送風機用モータ出力
（kW）		 風量
（m3/min）		 捕集効率 ※
（%）		 外形寸法（H×W×D）
（mm）		 質量
（kg）
GME-S400 0.4kW 2P（全閉他扇型） 5.6／6.6 99.7 H407×W333×D547 33 詳細を見る
GME-S750 0.75kW（全閉他扇型） 11 99.7 H447×W374×D551 37 詳細を見る
GME-S1500 1.5kW（全閉他扇型） 17 99.7 H507×W434×D674 48 詳細を見る
衝突分離ディスク式ミストコレクタ

衝突分離ディスク式ミストコレクタ

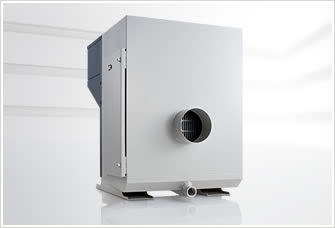

GME-R series

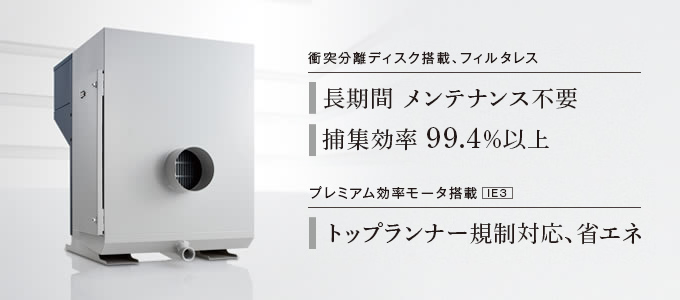

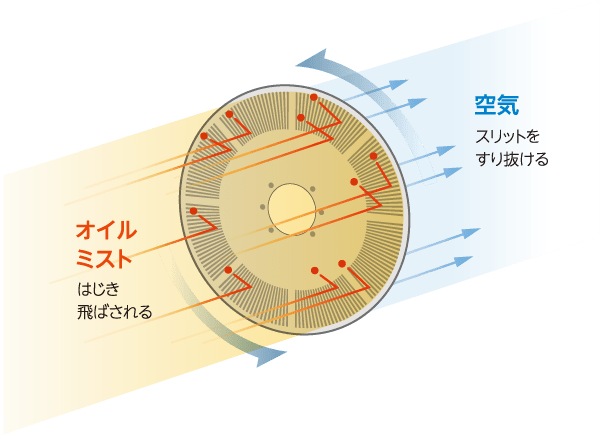

高性能ミストコレクタGME-Rシリーズは新発想 衝突分離ディスクを搭載し、フィルタレスで長期間にわたってメンテナンスを不要とします。さらに捕集効率は99.4％以上と高い効率を実現。手間なく、より長く、高いレベルでオイルミストを捕集します。

快適な工場環境をより手間なく GME-R series TECHNOLOGY

主な特長

衝突分離ディスク式ミストコレクタ 型式一覧

※ろ紙による質量比。
型式 送風機用モータ出力
（kW）		 風量
（m3/min）		 捕集効率 ※
（%）		 外形寸法（H×W×D）
（mm）		 質量
（kg）
GME-R400 0.4kW 2P（全閉外扇型） 5.3／6.3 99.4 H593×W456×D529 37 詳細を見る
GME-R750 0.75kW 2P（全閉外扇型） 8.2／9.8 99.8 H654×W497×D580 47 詳細を見る
GME-R1500 1.5kW 2P（全閉外扇型） 13.0／15.4 99.8 H748×W599×D683 73 詳細を見る
高性能フィルタ式ミストコレクタ

高性能フィルタ式ミストコレクタ

GME-F series

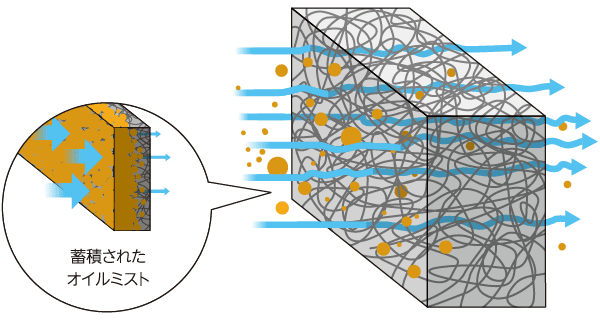

高性能フィルタ式GME-F2200は新開発スモークキャッチフィルタ搭載、従来比7倍※の大風量ミストコレクタです。開放型の加工機、分岐の多い配管、装置周辺にスペースのない密集空間など、1台のミストコレクタに大風量を求められるさまざまな現場でご使用いただけます。
※GME-S400比較

GME-Fシリーズの特長

主な特長

高性能フィルタ式ミストコレクタ 型式一覧

※ パーティクルカウンタによる個数比。 （2µm）
型式 送風機用モータ出力
（kW）		 風量
（m3/min）		 捕集効率 ※
（%）		 外形寸法（H×W×D）
（mm）		 質量
（kg）
GME-F2200-50 2.2kW 2P（全閉外扇型） 46 99.9 H2165×W712×D610 約190 詳細を見る
GME-F2200-60 2.2kW 2P（全閉外扇型） 43 99.9 H2165×W712×D610 約190 詳細を見る
高性能フィルタ

高性能フィルタ

GME-SCF

高性能フィルタGME-SCFは新開発スモークキャッチフィルタで、従来のスリットディスクでは捕集しきれなかった極微小な粒径のオイルミストまで残さず捕集することができます。粒径ごとの捕集効率の差に悩まされることはもうありません。GME-S400/750/1500専用架台をご用意。簡単に取り付けができます。

GME-SCFの特長

主な特長

高性能フィルタ 型式一覧

※1 パーティクルカウンタによる個数比。
※2 固まりやすい（ゲル化）オイルミストおよび切削粉（鋳物などの切削、研削により発生する）が多く含まれるオイルミストを捕集するとメンテナンス周期が短くなる場合があります。
型式
0.4μm		 捕集効率 ※1（%）
0.7μm
2.0μm		 最大入口濃度 ※2
（mg/m3）		 外形寸法（直径×高さ）
（mm）		 質量
（kg）
GME-SCF 98.2 99.8 99.9 50 φ302×H264 2.9 詳細を見る

高性能ミストコレクタオプション

オプション一覧

ミストが内部にたまりにくい1Wayフロー方式ミストコレクタ
