ミストコレクターの選び方

Webで機種選定をご希望の方

ミストコレクター機種選定ガイド

機種選定のための詳細情報を入力いただくことで、
自動計算をして現場にマッチした機種を選定致します。

商品導入をご検討の方

お問い合わせはこちら

商品導入にあたっての現場確認、商品詳細や価格などの
お問い合わせはこちらからお気軽にご連絡ください。

GME シリーズの選び方

ミストコレクターは必要風量をもとに機種を選択します。以下の順番で必要風量を確認してください。

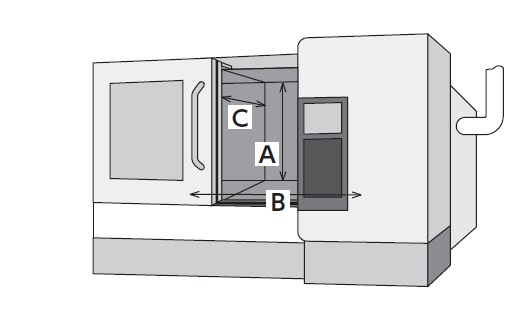

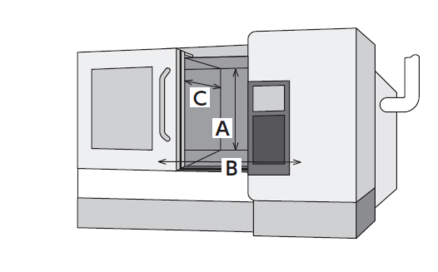

ミスト発生源の気密性が高い場合

Q = (A×B×C)×N
Q: ミストコレクターの必要処理風量(m³/min)
(A×B×C): 加工室の容積(m³)
N: 1分間あたりの換気回数(N/min)
換気回数は4~8回で任意に設定

ミスト発生源の気密性が低い場合

Q = A×B×V×60
Q: ミストコレクターの必要処理風量(m³/min)
A×B: 開口面積(m²)
V: 風速0.5(m/sec)

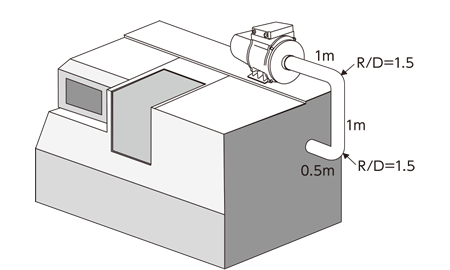

機種選定例 (ミスト発生源の気密性が高い場合)

A=1000mm、B=1000mm、C=1000mmのNC旋盤に取り付けるミストコレクターを換気回数8回で選定する場合。

①ミストコレクターの概算必要処理風量を算出します。

Q = 1×1×1×8 = 8.0(m³/min)

②ミストコレクターを仮選定します。

最大風量が①の必要処理風量を上回る機種を仮選定します。今回の場合は最大処理風量が12.6m³/minのGME-S750-Proになります。

③直管部の長さを算出します。

1.0 + 1.0 + 0.5 = 2.5(m)

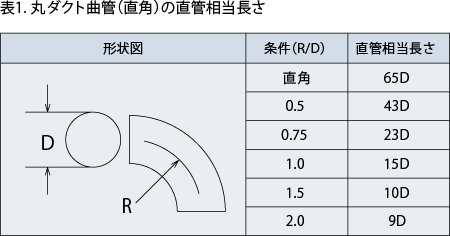

④曲り部の直管相当長さを表1から換算します。

曲り部のR/Dが1.5なので、直管相当長さは表1から10Dです。曲り部が2か所であることと、②で仮選定したGME-S750-Proの吐出口に接続するダクト径がφ125であることから、ダクト曲り部の直管相当長さは、次のように換算できます。

10×0.125×2 = 2.5(m)

⑤合計直管相当長さを算出します。

2.5 + 2.5 = 5.0(m)

⑥ミストコレクターを選定します。

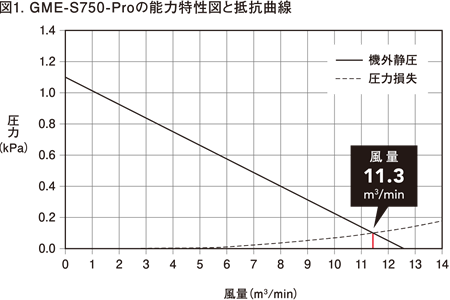

⑤で求めた合計直管相当長さの抵抗曲線と②で仮選定したミストコレクターのP-Q曲線との交点をみます(図1)。図1よりダクト直管相当長さが5m時の風量は11.3m³/minとなり、①で求めた必要処理風量を上回るので、GME-S750-Proを選定します。


※ダクトの種類により値が変わります。詳細はダクトメーカーにご確認ください。
