ミストコレクタ オプション
オプション
GME-S-Pro/ecoシリーズ

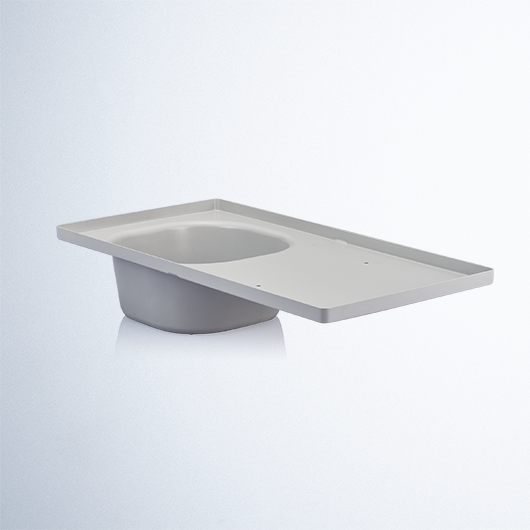

ハーフアフターフィルタ取付架台

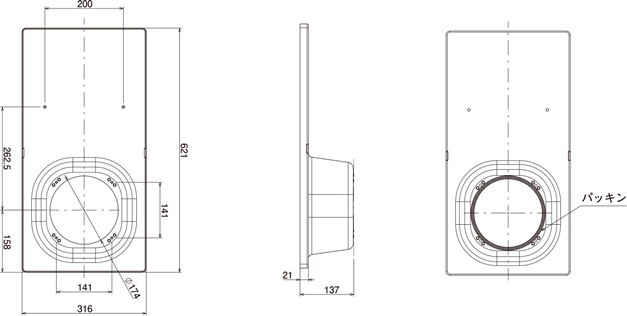

外形図
クォーターアフターフィルタ取付架台

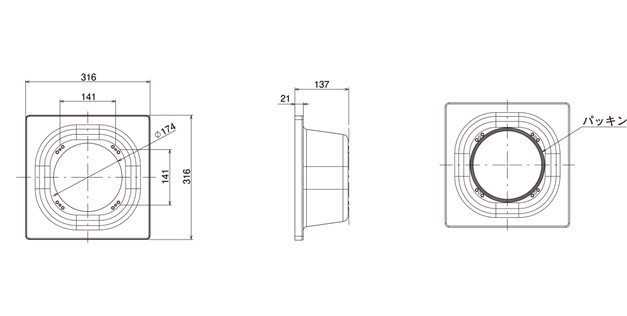

外形図
※アフターフィルタ取付架台設置後のイメージ（空調用エアフィルタを別途ご用意ください）

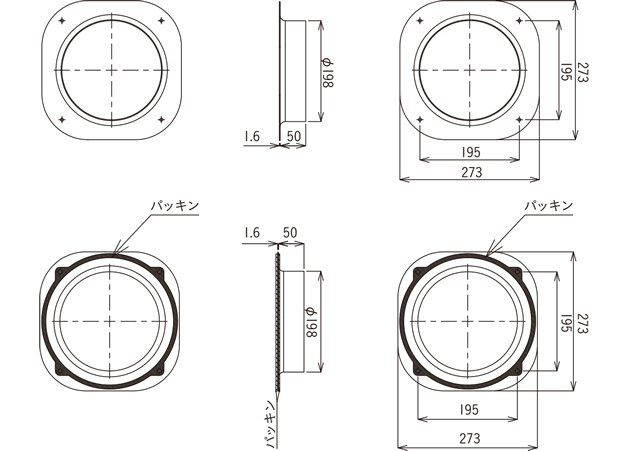

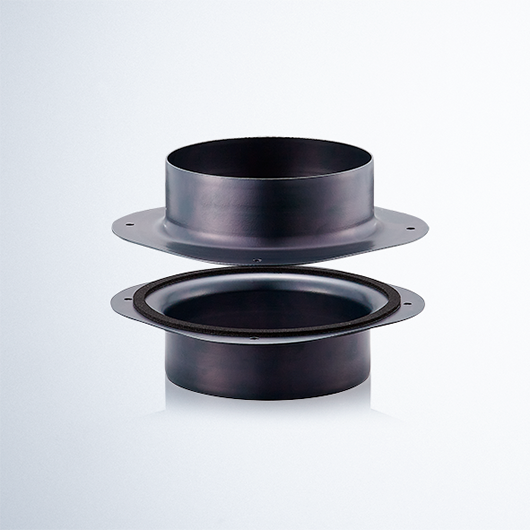

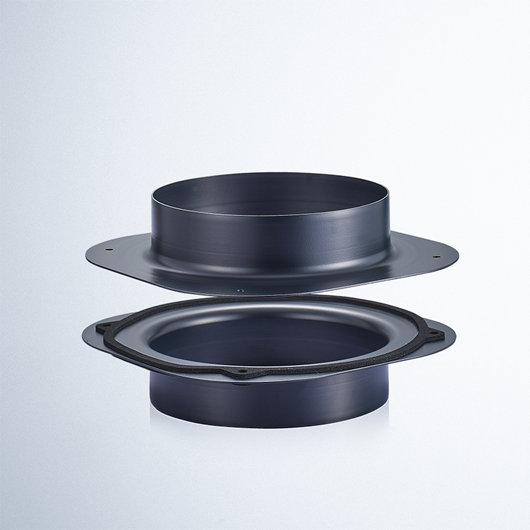

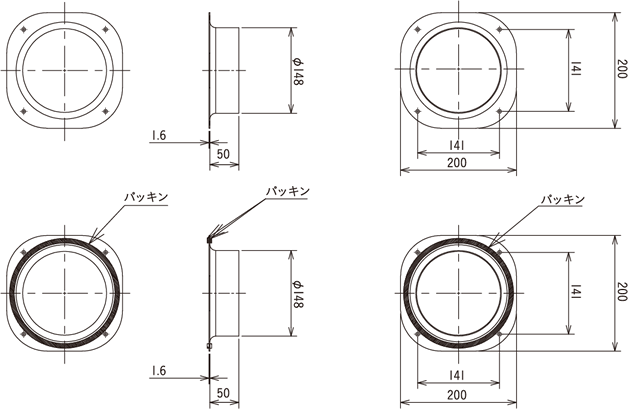

排気ダクト接続フランジ
外形図

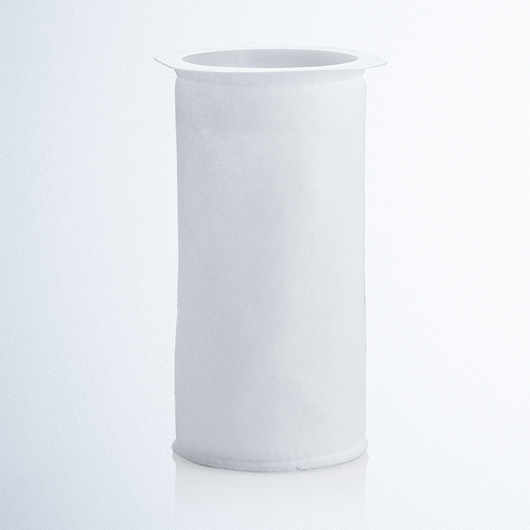

マグ型アフターロック
GME-S400-Pro/eco用
GME-S750-Pro/eco用
GME-S1500-Pro/eco用
GME-Sシリーズ

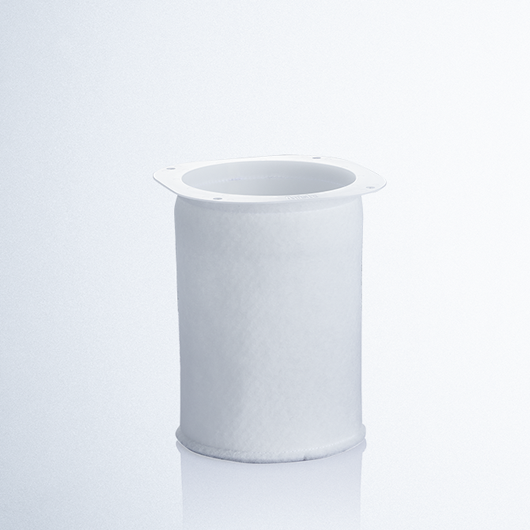

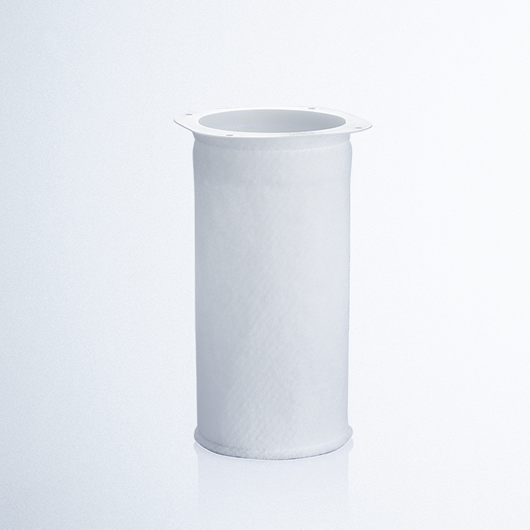

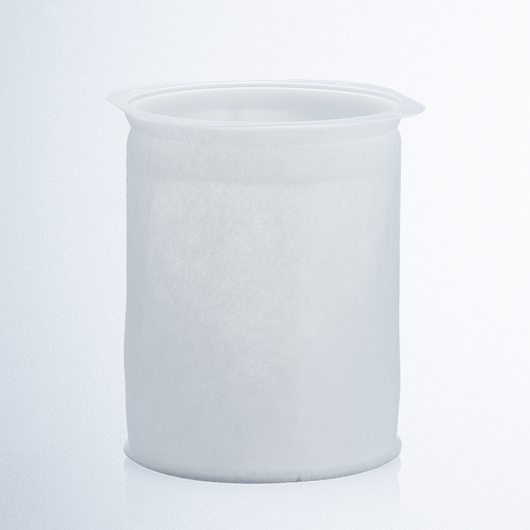

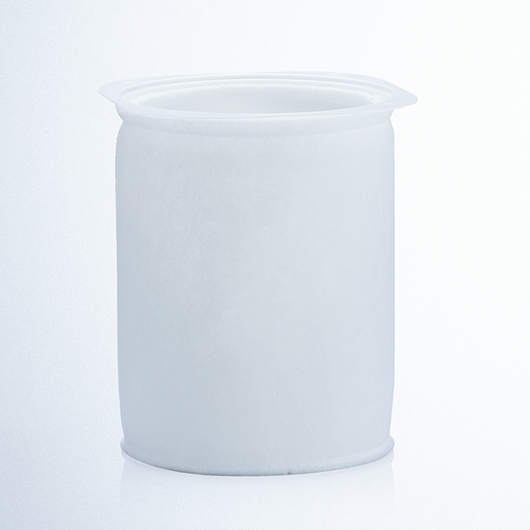

高性能フィルタ GME-SCF
高性能フィルタGME-SCFは新開発スモークキャッチフィルタで、従来のスリットディスクでは捕集しきれなかった極微小な粒径のオイルミストまで残さず捕集することができます。粒径ごとの捕集効率の差に悩まされることはもうありません。
| 捕集効率（％）※1 | 98.2（0.4μm） 99.8（0.7μm） 99.9（2.0μm） |
|---|---|
| 捕集対象 ※2 | 水溶性オイルミスト 不水溶性オイルミスト |
| 最大入口濃度（mg/m3） | 50 |
| 外形寸法（mm）※3 | φ302×H264 |
| 質量（kg） | 2.9 |
| ろ材材質 | グラスファイバ＋ポリエステル |
※1 パーティクルカウンタによる個数比。
※2 固まりやすい（ゲル化）オイルミストおよび切削粉（鋳物などの切削、研削により発生する）が多く含まれるオイルミストを捕集するとメンテナンス周期が短くなる場合があります。
※3 パッキンを含む。

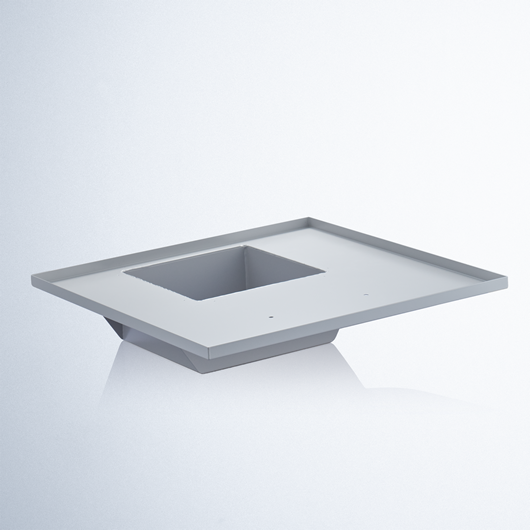

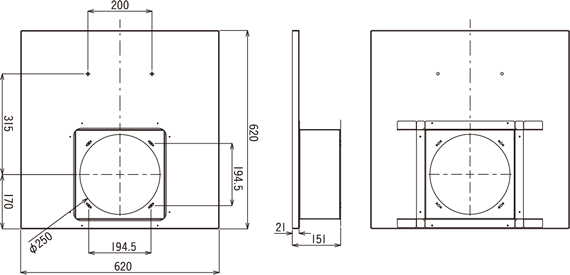

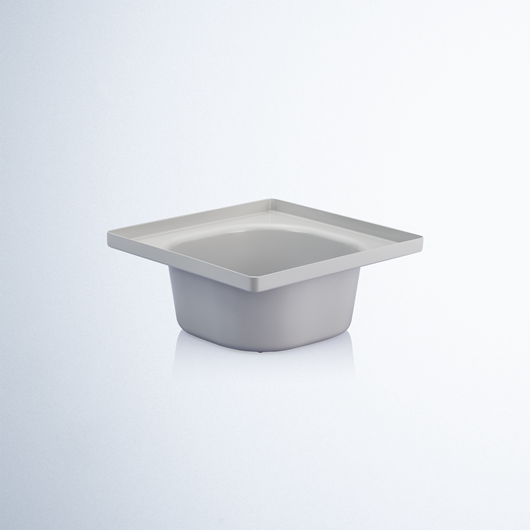

GME-Sシリーズ用SCF取付架台

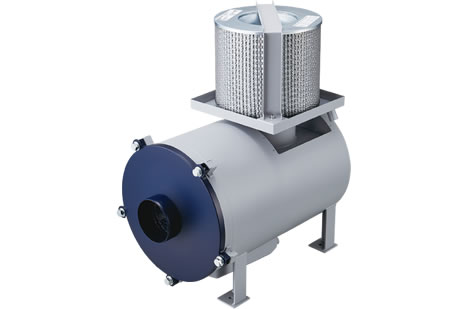

※GME-S750に装着した写真

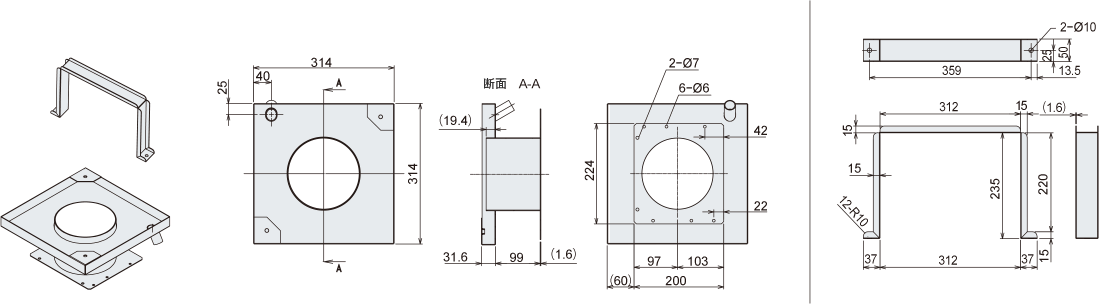

GME-S400用SCF取付架台（OP-GMES-MEC003）

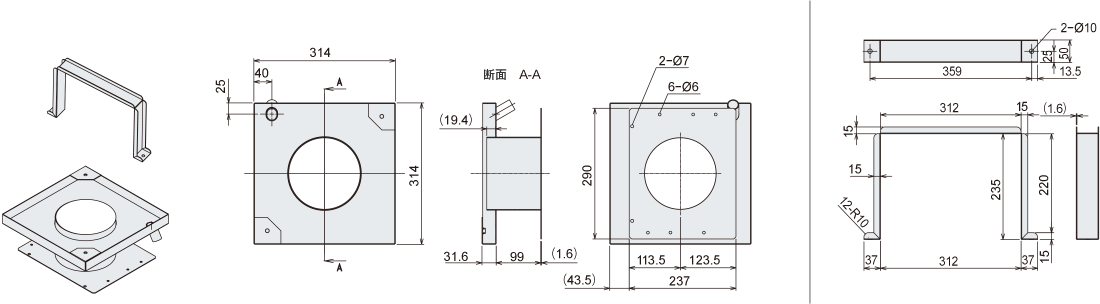

GME-S750用SCF取付架台（OP-GMES-MEC001）

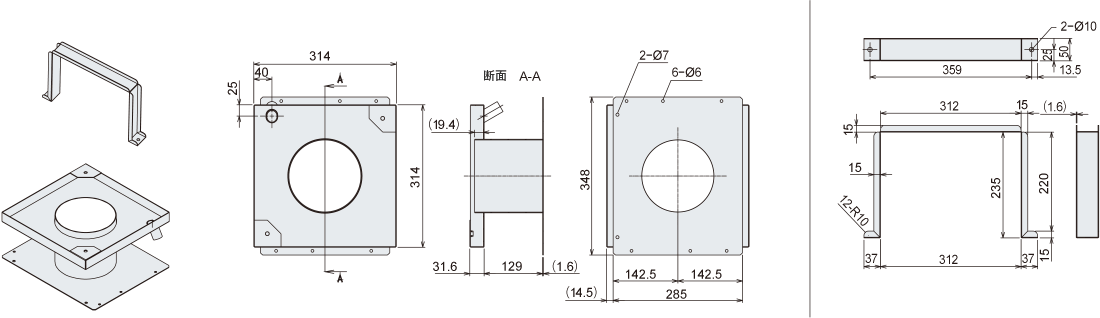

GME-S1500用SCF取付架台（OP-GMES-MEC002）
