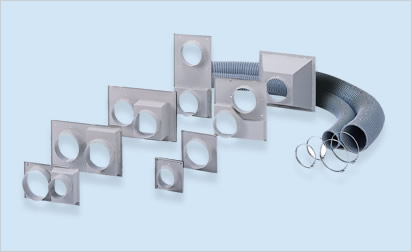

ダクトセット
ダクトセット
特長
●FAクーラーの取付けスペース問題を解消。
●盤内機器に制限されずに、最適の制御盤内環境を実現。
●取付けスペースはわずか150mm×150mmが2箇所(100mm×150mmもあります)。
詳細

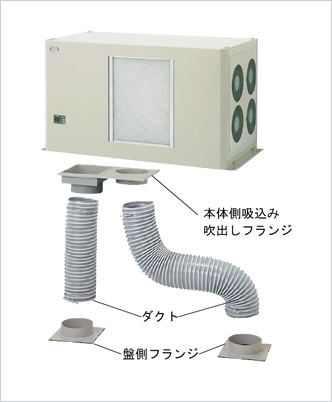

天井取付型

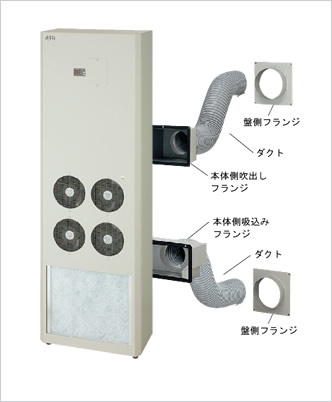

側面取付型
機種別パーツ一覧
機種 | ダクト ホース 2m |
本体側 フランジ |
盤側 フランジ |
ダクト ホース バンド |
ネジ セット |
||||
---|---|---|---|---|---|---|---|---|---|
φ 150 |
φ 200 |
吸込 フラ ンジ |
吹出 フラ ンジ |
φ 150 |
φ 200 |
φ 150 |
φ 200 |
||
ENC- G320L |
2 | 1(一体型) | 2 | 4 | 1 | ||||
ENC- G1110L |
2 | 1(一体型) | 2 | 4 | 1 | ||||
ENC- NW1120L |
2 | 1(一体型) | 2 | 4 | 1 | ||||
ENC- G1310LE |
2 | 1 | 1 | 2 | 4 | 1 | |||
ENC- G1651L |
2 | 1 | 1 | 2 | 4 | 1 | |||
ENC- NW2200L |
2 | 1 | 1 | 1 | 2 | 1 | 4 | 2 | 1 |
ENC- G2240L |
2 | 1 | 1 | 2 | 4 | 1 | |||
ENC- 2800HL |
2 | 1 | 1 | 2 | 4 | 1 | |||
ENC- NW2900L |
2 | 1 | 1 | 1 | 2 | 1 | 4 | 2 | 1 |
ENC- G2940L |
2 | 1 | 1 | 2 | 4 | 1 | |||
ENC- A5500L |
2 | 1 | 1 | 2 | 4 | 1 | |||
ENC- G820EXE |
2 | 1(一体型) | 2 | 4 | 1 | ||||
ENC- G1310EXE/ G1320EXE |
2 | 1(一体型) | 2 | 4 | 1 | ||||
ENC- A3500EX |
2 | 1 | 1 | 2 | 4 | 1 |
※ダクトホースはカットできますので、お好みの長さでお使いいただけます。
※ネジセットは機種により内容が変わります。
※本体用架台は付属されておりませんので、別途お問合わせください。
※一覧に記載のない機種のダクトセットにつきましては、別途お問合わせください。
フランジ外形図
![](/files/user/enc/option/option02/img/size00.gif)
ENC-G1110L
![](/files/user/enc/option/option02/img/size03.gif)
ENC-NW1120L
![](/files/user/enc/option/option02/img/size04.gif)
ENC-G1310LE
![](/files/user/enc/option/option02/img/size05.gif)
ENC-G1651L
![](/files/user/enc/option/option02/img/size07.gif)
ENC-NW2200L
![](/files/user/enc/option/option02/img/size08.gif)
ENC-G2240L
![](/files/user/enc/option/option02/img/size09.gif)

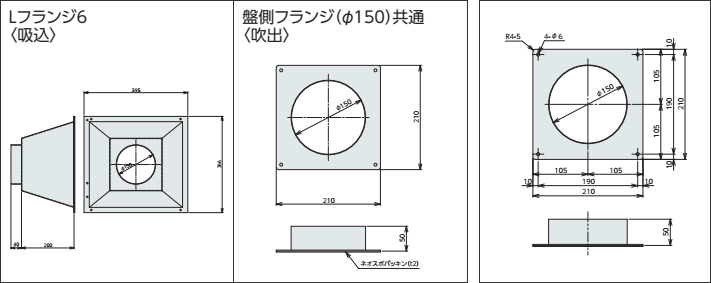

ENC-2800HL
![](/files/user/enc/option/option02/img/size10.gif)
ENC-NW2900L
![](/files/user/enc/option/option02/img/size11.gif)
ENC-G2940L
![](/files/user/enc/option/option02/img/size12.gif)
ENC-A5500L
![](/files/user/enc/option/option02/img/size13.gif)
ENC-G820EXE
![](/files/user/enc/option/option02/img/size14.gif)
ENC-G1310EXE/G1320EXE
![](/files/user/enc/option/option02/img/size16.gif)
ENC-A3500EX
![](/files/user/enc/option/option02/img/size18.gif)
