PCU-F3000 商品詳細
index
仕様
（50／60Hz）
| 冷却方式 | 空冷式 |
|---|---|
| 冷却能力（W） ※1 | 2800／3200 |
| 循環水 ※2 | 清水、エチレングリコール水溶液（濃度15wt%以下）、プロピレングリコール水溶液（濃度15wt%以下） |
| 温度制御精度（℃） ※3 | ±0.1 |
| 使用周囲温度（℃） | 5～45 |
| 温度調節/固定系 | 制御対象 ※4：出口液温あるいは外部温度センサー測定部 範囲[℃]：5～40 |
| 温度調節/同調系 | 基準 ※4：外部温度センサー測定値 制御対象：出口液温 同調範囲[℃]：基準温度に対し-10.0～+10.0（工場出荷時セットは、0.0） |
| 循環水流量範囲（ℓ/min） | 10～60 |
| 循環水定格流量（ℓ/min） | 15／15 |
| 循環水最大使用圧力（Mpa） | 1 |
| 外形寸法（mm） ※5 | H697×W400×D600 |
| 塗装色 | マンセル N-87 |
| 質量（kg） | 約51 |
| キャスター（Φmm×個） | 50×4 |
| 定格電圧（V） ※6 | 三相 AC200（50/60Hz） |
| 消費電力（kW） ※1 | 0.7／1.0 |
| 消費電流（A） ※1 | 2.7／3.3 |
| 推奨ブレーカー容量（A） | 10 |
| 循環水出入口接続径 | Rc3/4 |
| ドレン排出口径 | G1/2 |
| 構成装置/圧縮機 | 全密閉型ロータリー式 |
| 構成装置/凝縮器 | 構造：パラレルフローコンデンサー |
| 構成装置/蒸発器 | 構造：プレート式熱交換器 材質：SUS316（銅ブレージング） |
| 冷媒 | R1234yf 340g |
| 騒音（dB） ※7 | 51／54 |
| 安全回路/圧縮機 | サーマルプロテクター、電磁開閉器 |
| 安全回路/ファンモーター | サーマルプロテクター、電流ヒューズ |
| 入出力/エラー出力 | 無電圧a接点（最大AC250V/1A、DC30V/2A） |
| 入出力/水温上下限警報 | 無電圧a接点（最大AC250V/1A、DC30V/2A） |
| 入出力/運転停止出力 | 無電圧a接点（最大AC250V/1A、DC30V/2A） |
| 入出力/運転停止入力 | 無電圧入力 |
| 入出力/エラーリセット入力 | 無電圧入力 |
| 入出力/非常停止入力 | 無電圧入力 |
| 入出力/外部温度センサー ※7 | Pt100 |
| 入出力/イーサネット | 通信規格：10BASE-T/100BASE-TX 通信プロトコル：Socket(TCP/IP)、MC プロトコル(UDP/IP)、Modbus TCP |
| ログデータ保存 | 記録項目： 日時、エラー番号、循環水設定温度、循環水出口温度、外部温度、チラー運転/停止、ファン・圧縮機運転/停止、緊急停止入力端子状態、運転停止入力端子状態、エラーリセット入力端子状態、擬似警報出力状態、圧縮機高圧圧力、圧縮機低圧圧力、圧縮機吐出温度、圧縮機吸入温度、ファン制御状態、冷却操作量、高圧保護制御状態、低圧保護制御状態、過熱度保護制御状態、凍結保護制御状態 記録期間：約1年6か月 記録間隔 ※8：2分間隔 書き出し方式：USBメモリー、Socket通信 |
| 機能 | グラフ表示機能、機器運転状態表示機能、エラー履歴表示機能、運転時間表示機能、カレンダー機能、メモ機能、水温エラー設定機能、運転タイマー設定機能、パスワード設定機能、キーロック機能、ログデータUSBメモリー書き出し機能、外部温度センサー入力機能、カスケード制御機能、外部同調制御 |
※1 使用周囲温度25℃、循環水温度20℃、循環水定格流量、循環水が清水時の値です。
※2 清水をご使用の場合は、日本冷凍空調工業会水質基準(JRA-GL 02:1994)を満たすものをご使用ください。電気伝導率は1μS/cm 以上のものを使用してください。(以上とは純度が悪いものをさします。例：100μS/cm)。仕様外の循環水を使用すると、チラーの性能低下、早期故障を招く可能性があります。
※3 負荷一定、使用周囲温度25℃、循環水温度20℃、循環水定格流量時の本体温度指示計の表示値によります。
※4 外部温度センサー(Pt100)は付属されていません。お客様にてご準備ください。
※5 突起物は除きます。
※6 使用電源電圧は定格電圧の±10％以内でご使用ください。
※7 正面1m、商品高さ中央、無負荷安定時に測定した値です。
※8 エラー発生時は約1分前から5秒間隔で記録します。

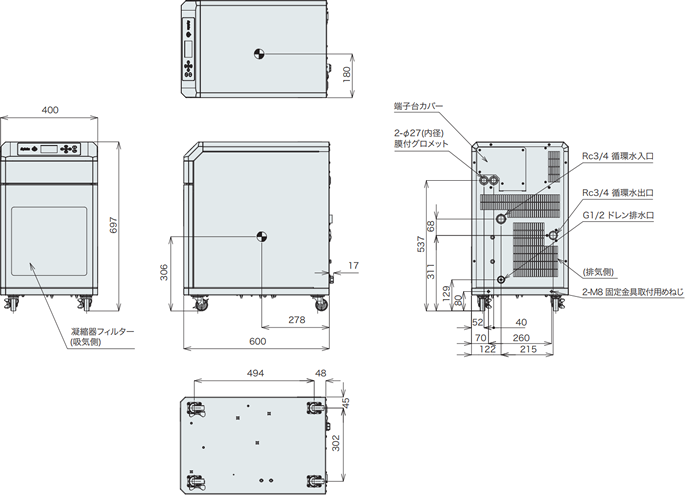

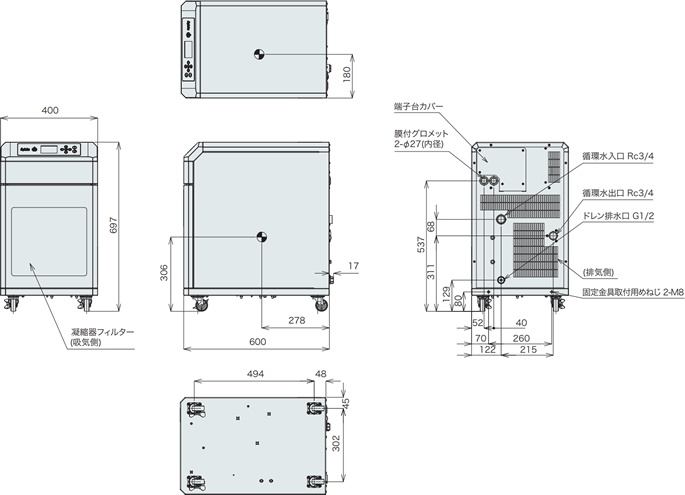

外形図
■各配管口径
循環水入口：Rc3/4、[締め付けトルク（推奨）]50N・m
循環水出口：Rc3/4、[締め付けトルク（推奨）]50N・m

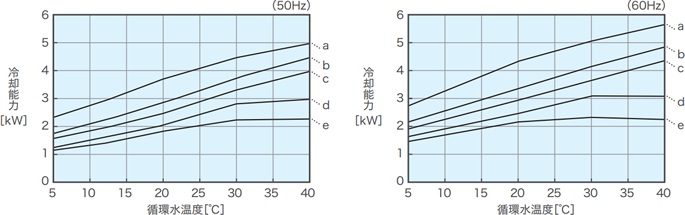

冷却能力特性図
a:周囲温度 5℃ b:周囲温度 25℃ c:周囲温度 32℃ d:周囲温度 40℃ e:周囲温度 45℃

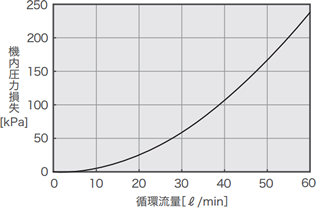

圧力損失特性図
ノンフロンチラー
| 型式 | 冷却能力 （W） |
加熱能力 （W） |
循環水温度範囲 （℃） |
温度制御精度 （℃） |
外形寸法（H×W×D） （mm） |
||
|---|---|---|---|---|---|---|---|
| 空冷式 PCU-NE1500 |
ノンフロン 小型 |
1300／1400 | 230／350 | ±0.1 | 610×400×445 |
商品カタログ 取扱説明書 |
|
| 空冷式 PCU-NE2500 |
ノンフロン 小型 |
2300／2600 | 400／600 | ±0.1 | 697×400×600 |
商品カタログ 取扱説明書 |
|
| 空冷式 PCU-NE6000 |
ノンフロン 小型 |
5400／6000 | 1200／1600 | ±0.1 | 997×400×600 |
商品カタログ 取扱説明書 |
|
| 水冷式 PCU-NE2500W |
ノンフロン 小型 |
2600／3100 | 280／450 | ±0.1 | 697×400×600 |
商品カタログ 取扱説明書 |
|
| 水冷式 PCU-NE6000W |
ノンフロン 小型 |
5400／6000 | 1400／1900 | ±0.1 | 997×400×600 |
商品カタログ 取扱説明書 |
商品カテゴリー
PCU-NEシリーズは業界に先駆けてノンフロン冷媒を採用。さらに、ドライブレコーダーとタイムカレンダーの2つの業界初を搭載した、新しいチラーです。
MAX50％の高い省エネ性能と、厳しい現場環境や屋外での使用にも耐える耐久性を兼ね備えたチラー。温度精度も高く、さまざまな用途に対応します。
-10℃～80℃のワイドレンジ＆±0.05℃の高精度に循環水をコントロール。製造、開発、研究分野などで多く採用いただいています。
PCU-F シリーズは、ポンプ· タンクを本体に持たない構造を採用。この構造により設計の自由度が大幅に向上し、さまざまなニーズに柔軟に対応できます。
