精密空調機 PAU-A1400S-HC
PAU-A1400S-HC 商品詳細
index
仕様
| 冷却方式 | 空冷式 |
|---|---|
| タイプ | 温度・湿度制御タイプ |
| 冷却能力（W） ※1 | 1200／1400 |
| 加熱能力（W） ※1 | 2000 |
| 加湿能力（kg/h）※1 | 5.2 |
| 温度制御精度（℃） ※2 | ±0.2 |
| 温度制御範囲（℃） ※3 | 20～30 |
| 湿度制御精度（%RH） ※2 | ±1.0 |
| 湿度制御範囲（%RH） ※3 | 40～80 |
| 温度設定値可能範囲（℃） ※4 | 15～35 |
| 湿度設定値可能範囲（%） ※4 | 0～80 |
| 使用周囲温度（℃） | 20～35（温度変化勾配:1℃以内／1h） |
| 使用周囲湿度（%RH） | 10～85（湿度変化勾配:5％RH以内／1h）（但し結露なきこと） |
| 最大本体吹出風量（m3/min）※5 | 3.7/4.8 |
| 外形寸法（mm） ※6 | H1065×W400×D715 |
| 質量（kg） | 98 |
| 塗装色 | アイボリー（日塗工:Y22-85B半艶） |
| 送風ダクト接続径（mm） | φ100 |
| 定格電圧（V） ※7 | 三相AC200 |
| 消費電流（A） ※8 | 21.8／21.4（MAX） |
| 消費電力（W） ※8 | 6300／6300（MAX） |
| 加湿器/給水量（ℓ/h） ※9 | 5.2 |
| 加湿器/給水圧（MPa） ※9 | 0.03～0.5 |
| 加湿器/給水温度（℃） ※9 | 0～50 |
| 加湿器/給水口径 ※9 | 15Aメスソケット（Rc:1／2インチ） |
| ドレン排水口径 ※9 | 20Aメスソケット（Rp:3／4インチ） |
| 冷媒 | R134a 285g |
| 排気風量（m3/min） ※10 | 10.0／12.0 |
| 騒音（dB(A)） ※11 | 67/69 |
| 保護機能/主回路 | 漏電遮断器（30A 30mA）、逆相防止保護 |
| 保護機能/送風機 | 過電流継電器、遅延タイマ（3分間）、サージアブソーバ |
| 保護機能/圧縮機 | 低温運転防止サーモスタット、過電流継電器、モータプロテクタ、サージアブソーバ |
| 保護機能/加熱器 | 過熱防止サーモスタット、温度ヒューズ、サージアブソーバ |
| 保護機能/加湿器 | フロートスイッチ、過熱防止サーモスタット、温度ヒューズ、自動排水タイマ、手動排水スイッチ、サージアブソーバ |
| 入出力/本体異常出力 | a接点 無電圧（AC250V／3A／抵抗負荷） |
| 入出力/制御注意出力 | a接点 無電圧（AC250V／3A／抵抗負荷） |
| 入出力/運転停止入力 | 基板コネクタ |
| 表示・操作方式 | 7セグLED、キー入力 |
| 機能 | エラー履歴表示機能、温湿度上下限アラーム設定機能、キーロック機能、凍結防止運転機能 |
※1 周囲温湿度25℃/40%RH時の、本体吹出口での値です。
※2 温湿度制御精度はJTMK01恒温恒湿槽-性能試験方法及び性能表示方法(日本試験機工業会)に定められた方法を基にしています。
空調機搭載温調器指示値での本体吹出し口1点の精度保証となり、ダクトなどによる熱干渉は精度保証外となります。
また、本商品は空気の温度・湿度変動を抑えることを目的としており、温度・湿度の絶対値を保証するものではありません。
（補正用のバイアス機能は搭載しております。）
※3 周囲温湿度によって制御範囲内でも制御できないことがあります。
※4 使用環境により設定値での制御ができない場合があります。
※5 ダクトが長い等で圧力損失が大きい場合は、補助ファンを併用してダクト先の吹出し風量を確保してください。
※6 上記外形寸法はキャスタ含む本体寸法です。取り付けフランジ、突起物は含まれていません。
※7 使用電源電圧は定格電圧の±10%以内でご使用ください。
※8 消費電流、消費電力は周囲環境温湿度や使用条件により変動します。
※9 本機への給水に高純粋・超純水(導電率：1μS/cm以下、比抵抗：10MΩ・cm以上)を使用しないでください。
加湿給水温は周囲温度に対して-10℃を下限としてください。製品本体が結露する可能性があります。
※10 空冷タイプの為、機器からの排熱があります。（オプションで排気チャンバ有り）
※11 正面1ｍにて測定した値です。
・ 実際の取り付けは取扱説明書記載の仕様、注意事項をご確認の上、お願いいたします。

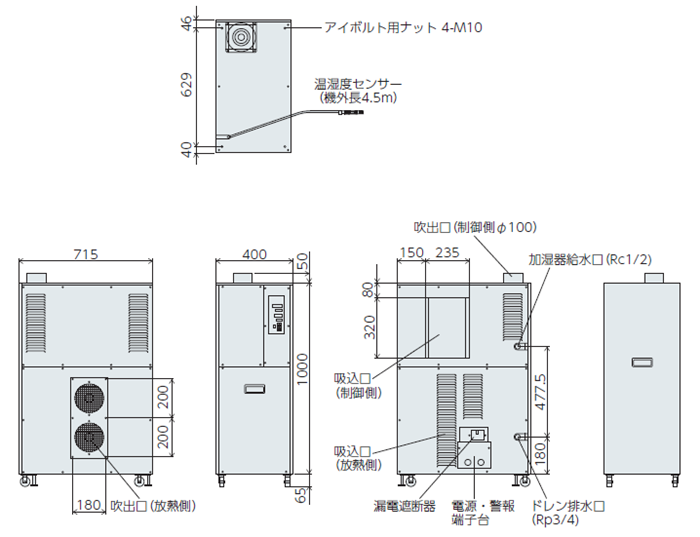

外形寸法図

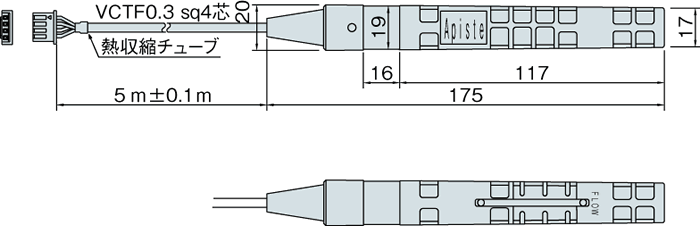

センサ外形寸法図
注 意
◯ご使用になる前に取扱説明書をお読みのうえ正しくお使いください。
◯商品の納入は、車上渡しとなります。（国内指定場所、※離島除く）
◯型式・台数によって別途チャータ便扱い（別途費用）となります。
◯海外納入時には、別途海外向け梱包をお奨めします。
◯立会い調整をご希望の際は、別途お問合せください。
◯仕様をご確認のうえ、適切なブレーカ（配線用遮断器）を本商品と電源間に介してください。
◯定格電源範囲外でご使用されると故障の原因となります。
◯定期的に保守メンテナンスをしてください。
◯定期的な保守メンテナンスを怠ると、商品の性能劣化・トラブルの要因になることがあります。
◯本商品の廃棄の際は、各種法令を遵守し、適切に行ってください。
