熱対策機器制御盤クーラー ENC-2800HL

ENC Series

制御盤用クーラー
フロン 特殊仕様
側面取付

ENC-2800HL

ENC Series

制御盤用クーラー フロン 特殊仕様 ENC-2800HL

従来の常識をやぶる耐熱仕様のFAクーラー。

  • フロン
  • 特殊仕様
冷却能力(W) 2500/2800
定格電圧(V) 三相AC200
取付タイプ 側面取付
外形寸法(mm) H1455×W480×D260
質量(kg) 72

ENC-2800HL 商品詳細

仕様

取付タイプ 側面取付
冷却能力(W) 2500/2800
設定温度範囲(℃) 30~70
使用周囲温度(℃) 30~70
使用周囲湿度(%RH) 10~85(~45℃)、10~45(~55℃)、10~30(~65℃)、10~20(~70℃)
外形寸法(mm) H1455×W480×D260
質量(kg) 72
塗装色 マンセル5Y7/1 ライトベージュ相当色
定格電圧(V) 三相AC200
消費電流/定格(A) 5.0/5.2(周囲温度35℃時)
消費電流/MAX(A) 6.9/7.3(周囲温度70℃時)
起動電流(A) 30
消費電力/定格(W) 1000/1190(外気温度35℃時)
消費電力/MAX(W) 1800/2150(外気温度70℃時)
耐ノイズ性 1.5kV(50ns、1μs、パルス幅コモン、ノーマルモード、ノイズシュミレーターによる)
耐振動性 振動数5Hz 全振幅20mm
防塵防滴保護等級 IP54相当(内部循環経路)
冷媒/充填量(g) HFC-134a 933g
騒音(dB) 約67/72
外部出力 圧縮機運転・盤内温度異常・圧縮機過電流・圧縮機異常高温・圧縮機異常圧力(250V 2A) リレー出力
表示 電源(白)、運転(緑)、警報(赤) ランプ表示

注)
冷却能力: 外気温度35℃、盤内設定温度35℃の時の定格能力(測定条件 : JIS-C-9612 空気エンタルピー方式による)。
外気温度70℃、盤内設定温度70℃の時の定格能力は900/1000Wになります。
・使用電源電圧は定格電圧の±10%以内でご使用ください。
・使用前に必ず取扱説明書をよくお読みのうえ、正しくお使いください。

付属パーツリスト

取付ボルト 6本(M8×L25)
排水ホース 3m(ハイミッドオイルホース)
ホースバンド 1個
ワッシャー 2個
スペーサー 6個
風向ルーバー 1個
アイボルト 2本(M10)
ルーバー取付ネジ 2本
取扱説明書 1冊

メンテナンスパーツリスト

盤内側循環ファン 2800HL用循環ファン
外気側ファン 2800HL用外気ファン
フィルタ ENC-F-16(2枚入り)

注)
在庫状況によっては納期が変動しますので営業担当へご確認ください。
※ 型式・仕様その他の記載内容は、予告なく変更する場合がありますので、あらかじめご了承ください。

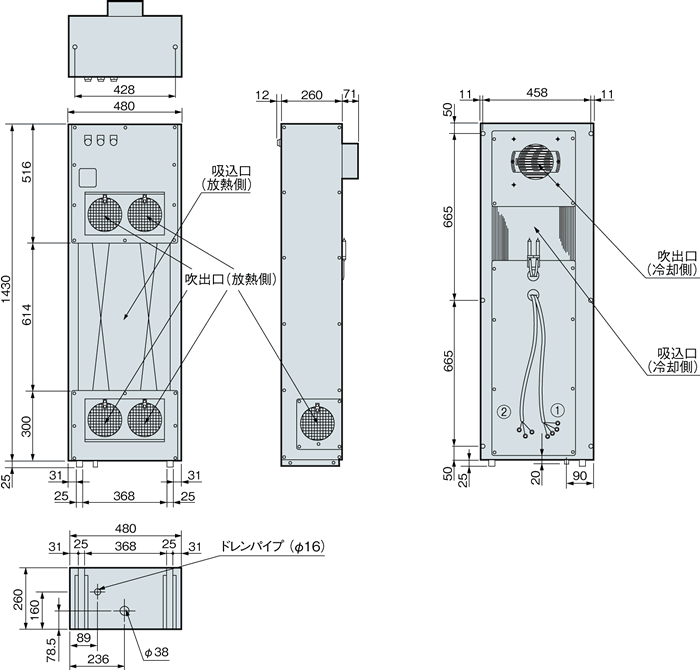

外形寸法図

ENC-2800HL 外形寸法図

(1)電源線:コード機外長 3m
(2)運転・警報出力線:コード機外長 3m
※ (2)の運転 ・ 警報出力線は、実際には圧縮機運転/圧縮機
圧力異常/圧縮機温度異常/圧縮機過電流異常/盤内
温度異常の各出力線が出ています。

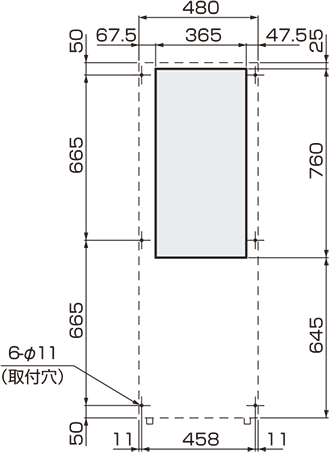

取付加工図

ENC-2800HL 取付加工図

■標準パネルカット(左)
※制御盤外部から見た図です。
※加工に際してはネジピッチをキープしてください。
※標準パネルカットは、モデルチェンジを行っても変更いたしませんが(一部例外あり)、最小パネルカット寸法は予告なく変更することがあります。
■最小パネルカット(右)

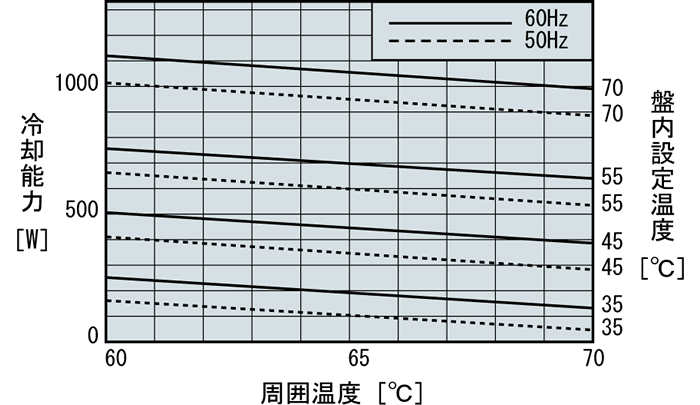

能力特性グラフ

ENC-2800HL 能力特性グラフ

■冷却能力特性
冷却能力測定条件 JIS-C-9612空気エンタルピー測定法による。
ENC-2800HL
※FAクーラーを許容周囲温度上限に近い環境で使用される場合は、弊社営業担当までご相談下さい。

【注意】
◯ご使用になる前に取扱説明書をお読みのうえ正しくお使いください。
◯商品の納入は、車上渡しとなります。(国内指定場所、※離島除く)
◯型式・台数によって別途チャータ便扱い(別途費用)となります。
◯海外納入時には、別途海外向け梱包をお奨めします。
◯FAクーラーの仕様をご確認のうえ、適切なブレーカ(配線用遮断器)をFAクーラーと電源間に介してください。
◯定格電源範囲外でご使用されると故障の原因となります。
◯定期的に保守メンテナンスをしてください。
◯定期的な保守メンテナンスを怠ると、商品の性能劣化・トラブルの要因になることがあります。
◯冬期の低外気温時には、FAクーラーを連続運転させないでください。
◯本商品の廃棄の際は、各種法令を遵守し、適切に行ってください。
