制御盤クーラー ENC-G2240L

制御盤用クーラー
フロン 特殊仕様
側面取付

ENC-G2240L

ENC Series

400V電源に対応、各種プラント・海外設備に最適。

  • フロン
  • 特殊仕様
制御盤用クーラー フロン 特殊仕様 ENC-G2240L
冷却能力(W) 2000/2200
定格電圧(V) 三相AC380~415/AC400~460
取付タイプ 側面取付
外形寸法(mm) H1200×W450×D260
質量(kg) 62

ENC-G2240L 商品詳細

仕様

(50/60Hz)

取付タイプ 側面取付
冷却能力(W) 2000/2200
設定温度範囲(℃) 25~45
使用周囲温度(℃) 20~55
使用周囲湿度(%RH) 10~85(但し結露なきこと)
外形寸法(mm) H1200×W450×D260
質量(kg) 62
塗装色 マンセル5Y7/1 ライトベージュ相当色
定格電圧(V) 三相AC380~415/AC400~460
消費電流:定格(A) 1.7/1.9
消費電流:MAX(A) 2.2/2.5
起動電流(A) 12/13
消費電力:定格(W) 1000/1200
消費電力:MAX(W) 1350/1700
耐ノイズ性 ファーストトランジェント/バースト イミュニティ試験による LEVEL4
耐振動性 JIS Z 0200 Level1 相当
防塵防滴保護等級 IP54相当(内部循環経路)
冷媒/充填量(g) R134a 300g
騒音(dB(A)) 約65/67
外部出力 警報出力(無電圧接点 : 250V 2A抵抗負荷)
表示 盤内温度/エラー表示LED RUN LED

注)
冷却能力: 外気温度35℃、盤内設定温度35℃-40%時の定格能力値。(測定条件 : JIS-C-9612 空気エンタルピー方式)
使用周囲温度/使用周囲湿度は温湿度条件内全てを満足するものではありません。
定格値: 使用周囲温度35℃、使用周囲湿度40%RH時の値。
M A X 値: 使用周囲温度が最高許容周囲温度、使用周囲湿度40%RH時の値。
・使用電源電圧は定格電圧の±10%以内でご使用ください。
・使用前に必ず取扱説明書をよくお読みのうえ、正しくお使いください。

付属パーツリスト

取付ボルト 6本(M8×L25)
排水ホース 2m
インシュロックタイ 1本
取付ナット 2個(M8)
取扱説明書 1冊

メンテナンスパーツリスト

盤内側循環ファン ENC-G2240L用 循環ファン
外気側ファン ENC-G2240L用 外気ファン
フィルタ ENC-F-43(2枚入り)
電装基板 ENC-G2240L用 基板

注) 在庫状況によっては納期が変動しますので営業担当へご確認ください。
※ 型式・仕様その他の記載内容は、予告なく変更する場合がありますので、あらかじめご了承ください。

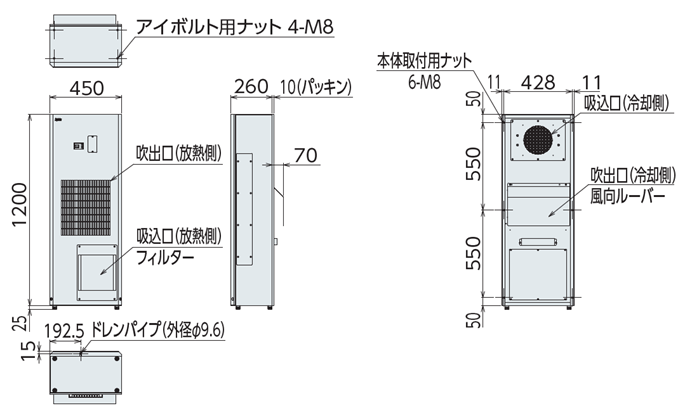

外形寸法図

ENC-G2240L 外形寸法図

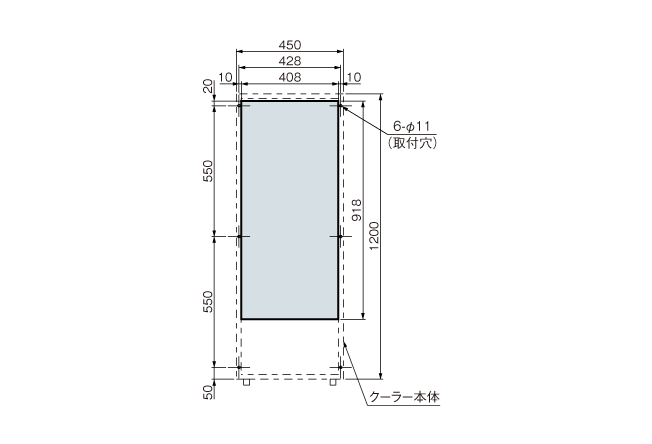

取付加工図

ENC-G2240L 取付加工図

ENC-G2240L
■標準パネルカット(左)
※制御盤外部から見た図です。
※加工に際してはネジピッチをキープしてください。
※標準パネルカットは、モデルチェンジを行っても変更いたしませんが(一部例外あり)、最小パネルカット寸法は予告なく変更することがあります。
■半埋込パネルカット(右)

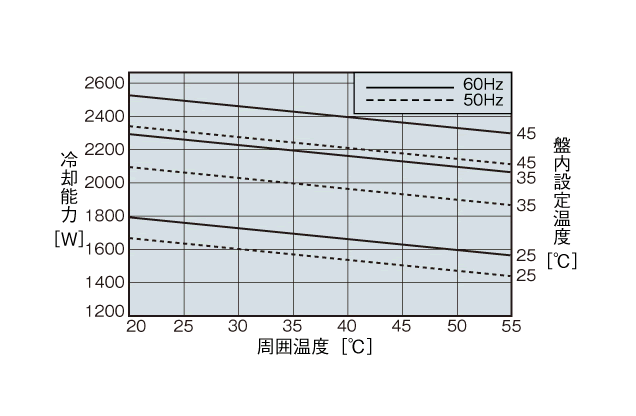

能力特性グラフ

ENC-G2240L 能力特性グラフ

■冷却能力特性
冷却能力測定条件 JIS-C-9612空気エンタルピー測定法による。
ENC-G2240L
※FAクーラーを許容周囲温度上限に近い環境で使用される場合は、弊社営業担当までご相談ください。

【注意】
◯ご使用になる前に取扱説明書をお読みのうえ正しくお使いください。
◯商品の納入は、車上渡しとなります。(国内指定場所、※離島除く)
◯型式・台数によって別途チャータ便扱い(別途費用)となります。
◯海外納入時には、別途海外向け梱包をお奨めします。
◯FAクーラーの仕様をご確認のうえ、適切なブレーカ(配線用遮断器)をFAクーラーと電源間に介してください。
◯定格電源範囲外でご使用されると故障の原因となります。
◯定期的に保守メンテナンスをしてください。
◯定期的な保守メンテナンスを怠ると、商品の性能劣化・トラブルの要因になることがあります。
◯冬期の低外気温時には、FAクーラーを連続運転させないでください。
◯本商品の廃棄の際は、各種法令を遵守し、適切に行ってください。
