オイルチラー VSC-N3200

オイルチラー
ノンフロン空冷式

VSC-N3200

series

CE

厳しい現場環境に耐久性・冷却能力を発揮。

オイルチラー ノンフロン空冷式 VSC-N3200
使用周囲温度(℃) 5~45
冷却能力(W) 2650/3050
電源電圧(V) 3相 AC200
外形寸法(mm) H755×W400×D450
質量(kg) 58

VSC-N3200 商品詳細

仕様

冷却方式 空冷式
冷却能力(W) 2650/3050
循環油 潤滑油、石油系油圧作動油
選定基準/同調形 室温、機体温度
制御対象/同調形 出口油温
油温調節範囲/同調形(℃) 設定基準温度に対し、-9.9~+9.9
制御対象/固定形 出口油温
油温調節範囲/固定形(℃) 5~45
温度制御精度(℃) ±0.1
油粘度(mm2/s) 1.4~200(ISO VG2~68)
使用周囲温度(℃) 5~45
電源電圧(V) 3相 AC200
消費電流(A) 3.7/3.9
消費電力(W) 806/1030
外形寸法(mm) H755×W400×D450
質量(kg) 58
塗装色 マンセルN7
配管接続/油出口 Rc3/4
配管接続/油入口 Rc3/4
ポンプ/定格出力(W) 400
ポンプ/吐出量(ℓ/min) 24/28.8
リリーフバルブ圧力設定(MPa) 0.6
冷媒/種類 R1234yf
冷媒/充填量(g) 600
騒音(dB(A)) 70
安全回路/圧縮機 サーマルプロテクタ、電磁開閉器
安全回路/冷凍サイクル 圧力スイッチ
安全回路/ポンプ 電磁開閉器、リリーフバルブ
入出力/警報出力 無電圧 a接点 b接点
入出力/運転、停止入力 無電圧 a接点

※冷却能力、消費電流、消費電力は、室温35℃、油温35℃(ISO VG5)の時の値です。
※切削(液)・研磨(液)、水および水溶性液体、薬品および食品液体、ガソリン・灯油・シンナー等の揮発性の高い潤滑性の乏しい液体、難燃性油
圧作動油は使用できません。
※温度制御精度は負荷一定の時、本体温度指示計での精度です。
※使用電源電圧は定格電圧の±10%以内でご使用ください。

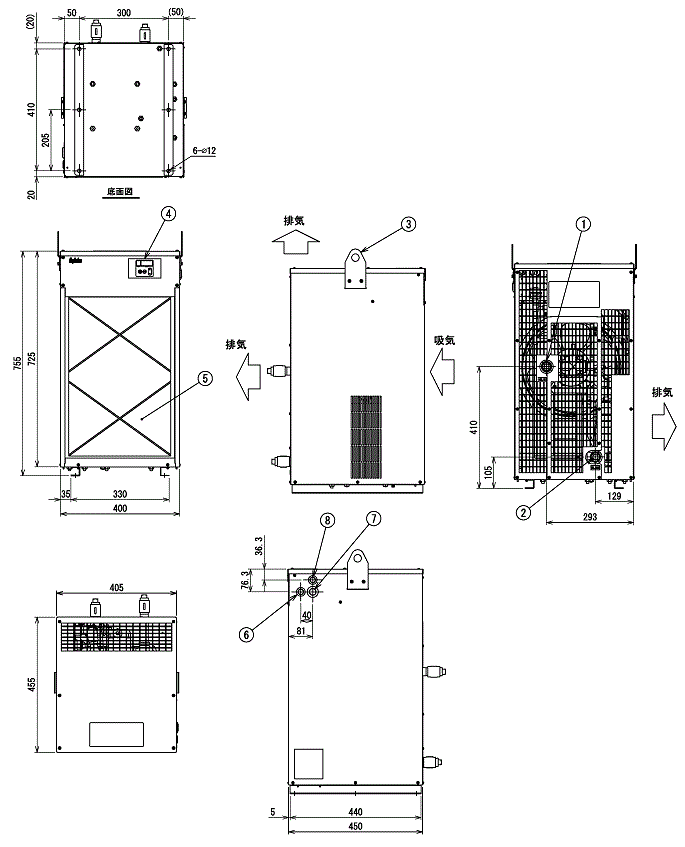

外形寸法図

VSC-N3200 外形寸法図

① 循環油入口 Rc3/4
② 循環油出口 Rc3/4
③ 吊り金具
④ 操作パネル
⑤ フィルタ
⑥ 外部入出力配線口 Φ22
⑦ 電源配線口 Φ22
⑧ 外部温度サーミスタ配線口 Φ22

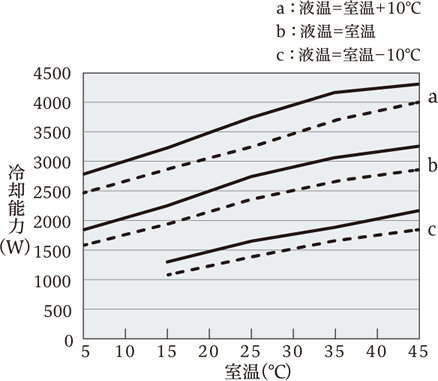

冷却能力特性

VSC-N3200 冷却能力特性

※使用油:ISO VG5
※冷却能力は室温、液温、油の動粘度等の条件により変化します。

○ご使用になる前に取扱説明書をお読みのうえ正しくお使いください。
○商品の納入は、車上渡しとなります。 (国内指定場所、※離島除く)
○型式・台数によって別途チャータ便扱い(別途費用)となります。
○海外納入時には、別途海外向け梱包をお奨めします。
○立会い調整をご希望の際は、別途お問合せください。
○仕様をご確認のうえ、適切なブレーカ(配線用遮断器)を本商品と電源間に介してください。
○定格電源範囲外でご使用されると故障の原因となります。
○定期的に保守メンテナンスをしてください。
○定期的な保守メンテナンスを怠ると、商品の性能劣化・トラブルの要因になることがあります。
○本商品の廃棄の際は、各種法令を遵守し、適切に行ってください。
