PCU SERIES/チラー

あらゆる場面を想定した多彩なオプション品

オプション

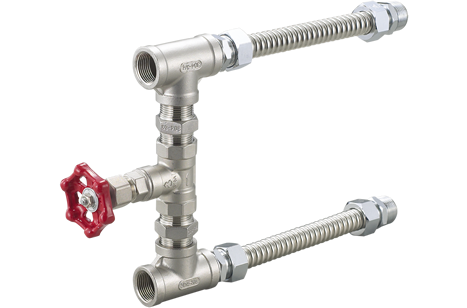

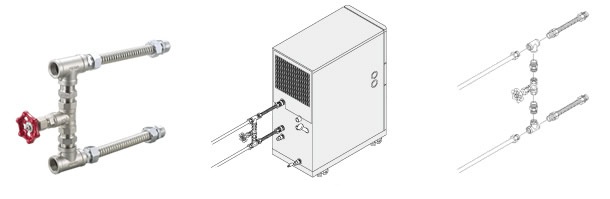

循環水バイパスキット PCU-P002

循環水流量が定格流量を下回る場合に使用するキットです。循環水流量が定格流量を下回ると、チラーユニットの冷却能力が低下する場合があります。

循環水バイパスキット PCU-P002
キット内容
フレキチューブ 2 ニップル 2
ニップル小×2 2 インシュロック 10
パッキン×2 2 シールテープ 1
チーズ 2 断熱材 3
グローブバルブ 1 取扱説明書 1
使用上の注意
  • 締付けは推奨トルクの40~45N・mで行ってください。
  • シールテープは時計回りで巻いてください。
  • バイパスキットより先の水配管を行ってからPCUの電源を入れてください。
  • 水漏れなど不具合が発生した場合は、ただちに使用を止めてください。

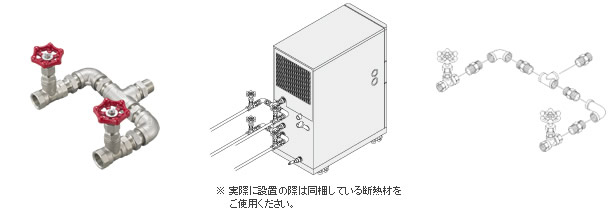

循環水2分岐キット PCU-P003

2系統の負荷へ循環水を送ることが可能なキットです。

循環水2分岐キット PCU-P003
キット内容
エルボ 2 インシュロック 10
チーズ 1 シールテープ 1
グローブバルブ 2 断熱材 3
ニップル 5 粘着テープ 1
使用上の注意
  • 締付けは推奨トルクの40~45N・mで行ってください。
  • シールテープは時計回りで巻いてください。
  • バイパスキットより先の水配管を行ってからPCUの電源を入れてください。
  • 水漏れなど不具合が発生した場合は、ただちに使用を止めてください。

転落防止金具 PCU-P001

現場での固定用ブランケットです。転倒防止に役立ちます。

転落防止金具 PCU-P001
機種名 A B C
PCU-1600R
PCU-W1800R
541.5 276 398
PCU-3300R
PCU-6300R
PCU-W3600R
PCU-W6600R
PCU-W9100R
571.5 316 438

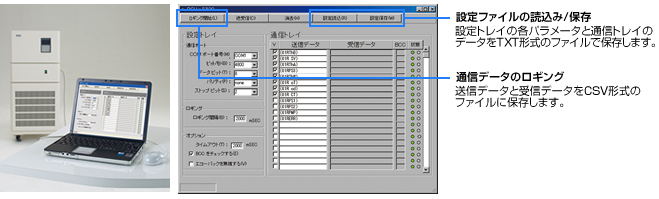

RS-232C通信ソフトウェア PCU-S100

本ソフトウェアは、精密液温制御ユニットPCUシリーズ本体の設定値等を読み書きするプログラムです。
WindowsXPの稼動するPC上にて動作し、RS-232Cインターフェースを1チャンネル使用します。

RS-232C通信ソフトウェア PCU-S100
  • 動作環境
  • OS:WindowsXP(HomeEdition/Professional)
  • CPU:Pentium90MHZ以上推奨
  • HDD:10GB以上の空き容量
  • ディスプレイ:ハイカラー(16bit)Super VGA(800×600)以上の解像度のモニタ
  • 外部インターフェース:RS-232C(シリアルインターフェース)
  • ※Microsoft Windowsは、米国Microsoft Corporationの米国およびその他の国における商標です。

外部温度制御センサ PCU-T005/PCU-T010

チラーユニット本体に外部温度制御入力端子を標準装備。
通常の循環水温制御から、ワーク関連部の温度制御に切替が可能です。

外部温度制御センサ PCU-T005/PCU-T010

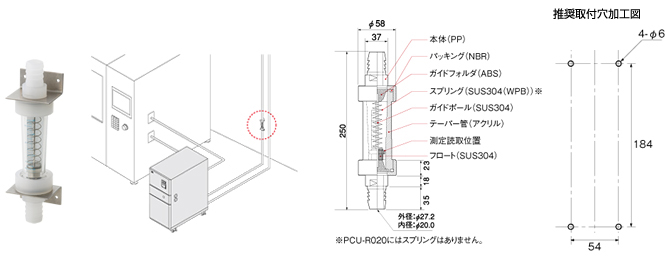

流量計 PCU-R020/PCU-R050/PCU-R100

チラーユニットの循環水、冷却水の流量を測定できます。
樹脂配管にも対応していますので、簡単に取付が可能です。

  • 簡単に設置が可能
  • 流量に合わせ3機種をご用意
  • 省スペース・コンパクト設計
流量計 PCU-R020/PCU-R050/PCU-R100
仕様
型式 PCU-R020 PCU-R050 PCU-R100
流体 H2O
目盛流量 2~20ℓ/min 5~50ℓ/min 10~100ℓ/min
分解能 2ℓ/min 5ℓ/min
比重 1
粘度 1cP
流体圧力 0.1~0.5MPa
流体温度 0~40℃(凍結なきこと)
周囲温度 0~40℃
精度※ ±5%FS
流動方向 下→上(垂直)

※流体圧力0.3MPa、流体温度20℃のとき。
