高性能ミストコレクタ GME-S1500-Pro
GME-S1500-Pro 商品詳細
index
仕様
| 最大風量（m3/min） | 18.4 |
|---|---|
| 最大機外静圧（kPa） | 1.5 |
| 捕集効率（％） ※1 | 99.7 |
| 使用環境温湿度 | 0～50℃、90％RH以下（屋内仕様、結露なきこと） |
| 吸引ガス温度（℃） | 0～50 |
| 捕集対象 ※2 | 不水溶性オイルミスト（引火点150℃以上） 水溶性オイルミスト |
| 最大入口濃度（mg/m3） | 50 |
| 外形寸法（mm） ※3 | H544×W468×D574 |
| 吸引口（mm） | 横吸込Φ148 |
| 質量（kg） | 約33 |
| 塗装色 | マンセル N7、マンセル 5PB2/2 |
| 定格電圧（V） ※4 | 三相 AC200～230（50／60Hz） |
| 消費電流（A） ※5 | 7.2 |
| 消費電力（W） ※5 | 1660 |
| 推奨ブレーカ容量（A） | 15 |
| 搭載モータ出力 | 1.5kW 4P（全閉他扇型） |
| 搭載モータ | 永久磁石型同期モータ（インバータ駆動専用） |
| ファン材質 | A5052（アルミニウム）、SPCC（鉄） |
| ディスク材質 | SUS304（ステンレス） |
| ドレンパイプ（mm） | 外径φ25.4 パイプ（2か所） |
| 騒音（dB(A)） | 77 |
※1 重量法。
※2 固まりやすい（ゲル化）オイルミストおよび切削粉（鋳物などの切削、研削により発生する）が多く含まれるオイルミストを捕集するとメンテナンス周期が短くなる場合があります。
※3 突起部は除きます。
※4 電源は工作機械や電源設備の保護装置付き回路から供給してください。
※5 200V時の代表値です。

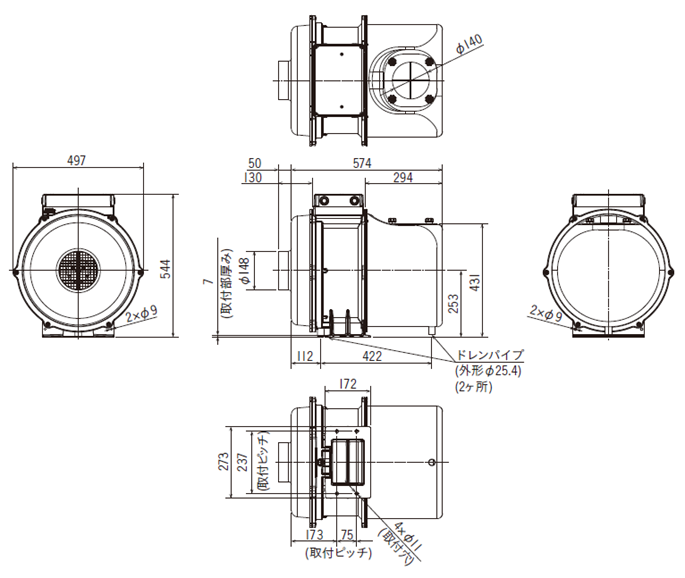

外形図
設備同期仕様

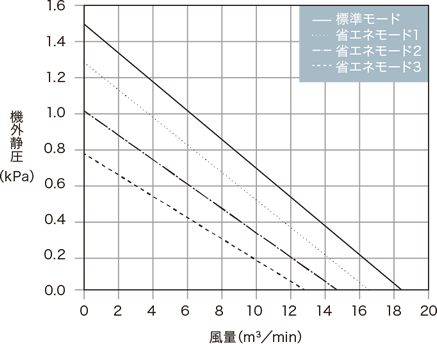

能力特性グラフ
