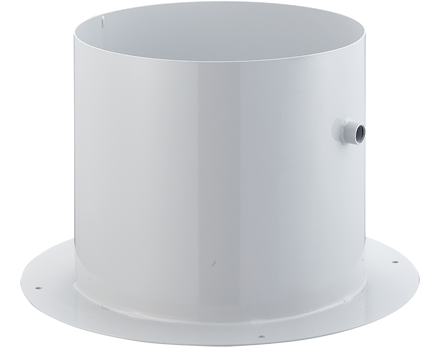

フランジ OP-9070108／OP-9070109／OP-9070110
仕様
| 型式 | 品名 | 寸法（φmm） |
|---|---|---|
| OP-9070108 | 排気ダクト接続用フランジ（GDE-A1500用） | φ248 |
| OP-9070109 | 排気ダクト接続用フランジ（GDE-A2200用） | φ298 |
| OP-9070110 | 排気ダクト接続用フランジ（GDE-A3700用） | φ348 |

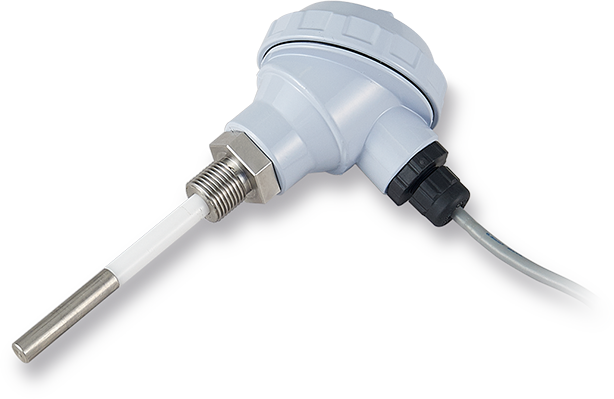

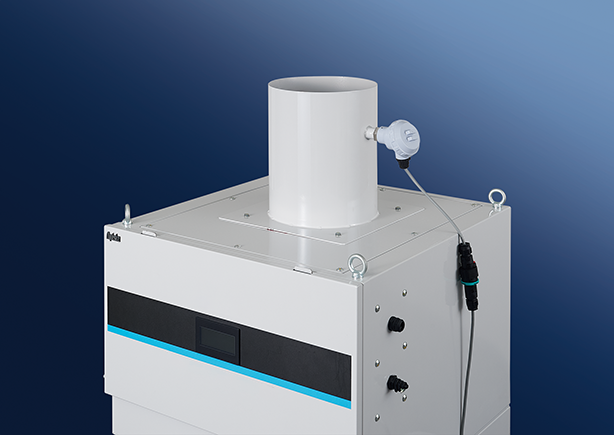

粉塵チェッカー OP-9050026

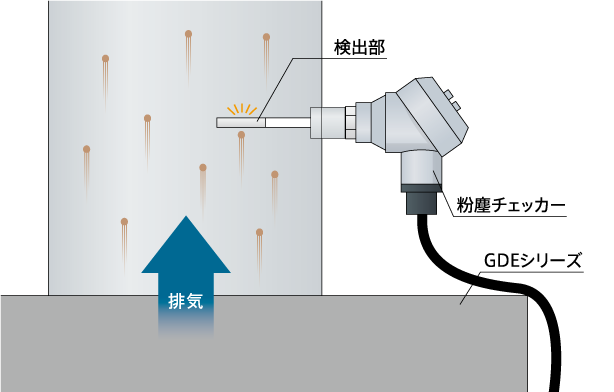

検出部に接触する粉塵の摩擦電荷を検出。
接続例

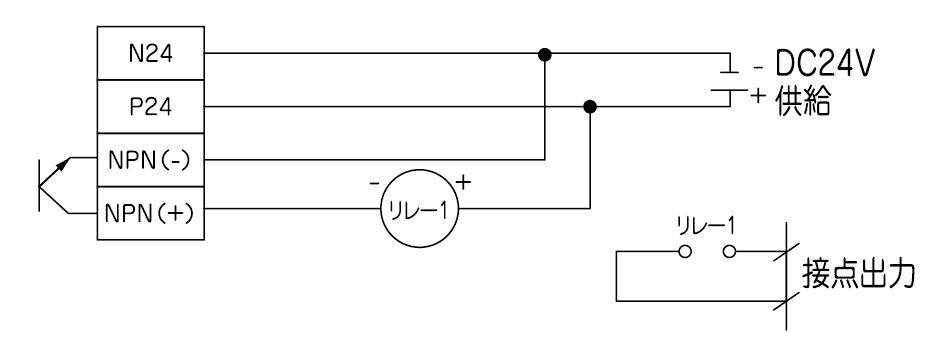

リレー接続の場合

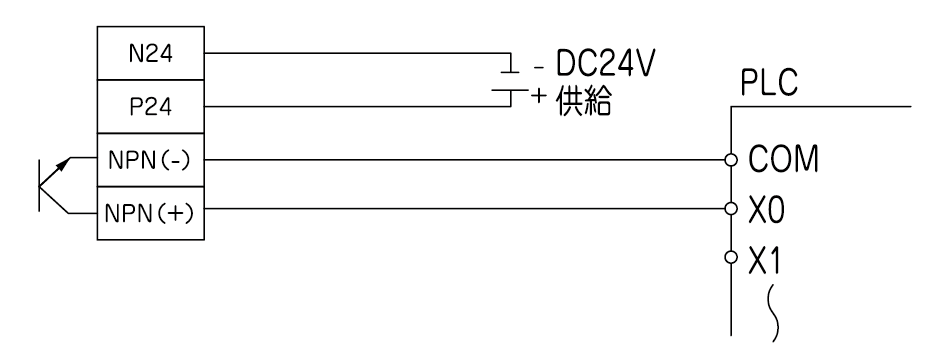

PLC接続の場合
仕様
| 品名 | 粉塵チェッカー | ||
|---|---|---|---|
| 型式 | OP-9050026 | ||
| 構造 | センサー・変換器一体構造 | ||
| 機器仕様 | 供給電源（V） | DC24 ±10％ | |
| 消費電力（W） | 2 | ||
| LED表示 | 電源表示灯 | 緑（ON＝点灯） | |
| 検出レベル表示灯 | 赤（検出＝消灯、未検出＝点灯） | ||
| 信号出力 | オープンコレクター出力 | １出力（NPN：b接点出力） | |
| 出力容量 （負荷電圧/V、負荷電流/mA） | 負荷電圧：DC5～30、負荷電流：50 Max | ||
| リード引出口 | G1／2（適合ケーブルサイズ：φ4～φ8mm） | ||
| 保護構造 | IP54（カバー、両リード引出口への配線及び締め付け状態にて） | ||
| 寸法 | プローブ（mm） | 50（絶縁部下） | |
| 絶縁部（mm） | 50 | ||
| 材質 | プローブ | SUS304 | |
| 絶縁部 | ポリアセタール（POM） | ||
| ハウジング部 | アルミダイキャスト | ||
| 許容温度（℃） | 0～＋55 | ||
| 許容湿度（％） | 90以下（結露なきこと） | ||
| 取付方法 | Ｇ1／2 ネジ取付 | ||
| 質量（kg） | 約0.5 | ||

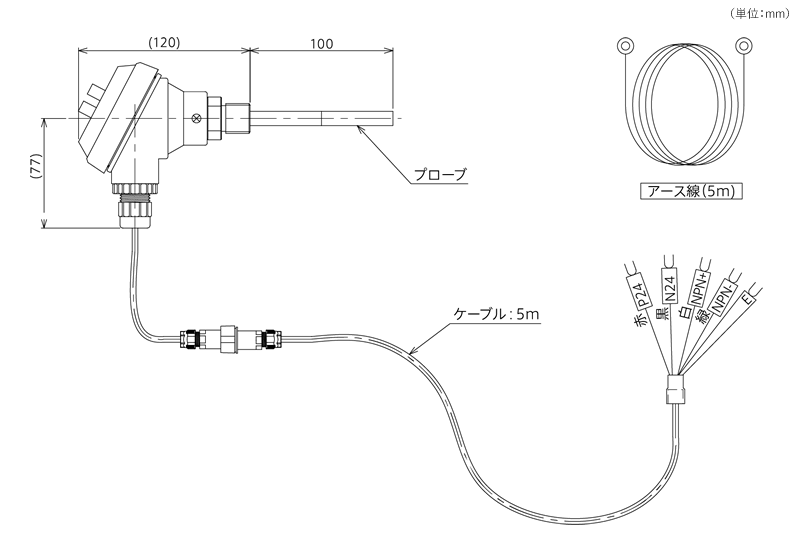

外形図
