集塵機 GDE-A3700

高性能集塵機(ヒュームボックス取付仕様)
GDE-A3700

GDE Series

ヒューム捕集に最適な集塵機

  • ヒュームBOX仕様
集塵機 高性能集塵機(ヒュームボックス取付仕様) GDE-A3700
送風機用モータ出力(kW) 3.7
風量(m3/min) 15/30/40
外形寸法(mm) H1835×W1200×D850
質量(kg) 367
払い落し方式 グリーンパルス方式

GDE-A3700 商品詳細

仕様

仕様 ヒュームボックス取付仕様
送風機用モータ(kW) 3.7
風量(m3/min) 15/30/40
ファン静圧(kPa) 3.12/3.04/2.88
機外静圧(kPa) 2.92/2.39/1.77
周波数調整範囲(Hz) 20~60
使用環境温度(℃) 40以下(但し、結露なきこと)
吸引ガス温度(℃) 40以下(但し、結露なきこと)
払い落とし方式 グリーンパルス方式
エア使用圧(MPa) 0.5
標準エア消費量(L/min [N.T.P]) 38
外形寸法(mm) H1835×W1200×D850
質量(kg) 367
吸引口寸法(φmm) 248
塗装色 本体部:日塗工N-75 扉部:日塗工N-35
定格電圧(V) 三相AC200V(50Hz/60Hz)又は220V(60Hz)
推奨ブレーカ(A) 50
構成装置/ファン ターボファン
構成装置/モータ IE3 縦型フランジモータ
構成装置/ウルトラファインフィルタ面積(m2 54
構成装置/ウルトラファインフィルタ本数(本) 9
構成装置/一体型パイロットバルブ(個) 3
構成装置/ダストボックス容量(L×個) 17×2(金属製)
構成装置/キャスタ(φmm×個) 100×4
表示形式 タッチパネル
制御出力/警報出力 a接点 無電圧 (電圧:DC30V/AC220V以下 最大負荷:2A以下(抵抗負荷)/80VA(誘導負荷))
制御出力/注意出力 a接点 無電圧 (電圧:DC30V/AC220V以下 最大負荷:2A以下(抵抗負荷)/80VA(誘導負荷))
制御出力/運転出力 a接点 無電圧 (電圧:DC30V/AC220V以下 最大負荷:2A以下(抵抗負荷)/80VA(誘導負荷))
制御入力/運転・停止 無電圧入力
制御入力/パルス禁止 無電圧入力
制御入力/パルス運転 無電圧入力
騒音(dB(A)) 68±2

※風量・静圧:各圧力は60Hz運転時を示しています。

外形寸法図

GDE-A3700 外形寸法図

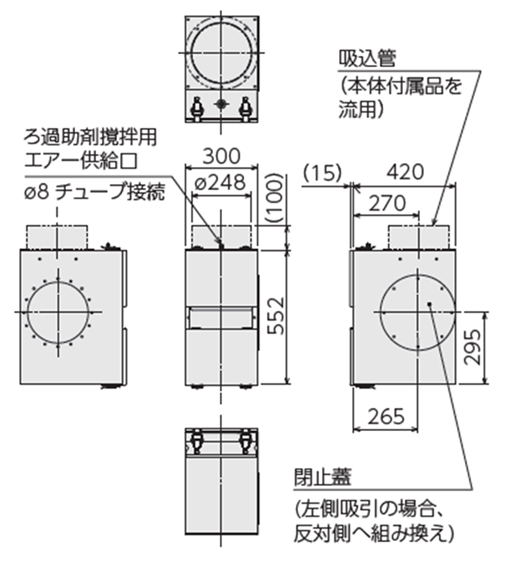

ヒュームボックス

GDE-A3700 ヒュームボックス

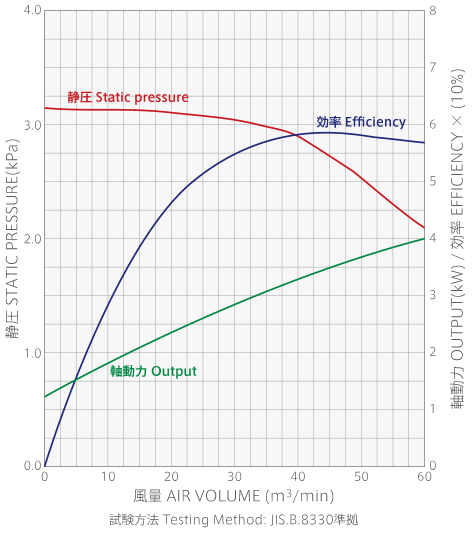

送風機性能特性曲線

GDE-A3700 送風機性能特性曲線
