熱対策機器制御盤用熱交換器 ENH-115L(R)-220

ENH Series

制御盤用熱交換器
ヒートパイプ式
盤内側面取付

ENH-115L(R)-220

ENH Series

制御盤用熱交換器 ヒートパイプ式 ENH-115L(R)-220

ヒートパイプ搭載の小型タイプ、小型制御盤への取付けが容易。

  • ヒートパイプ式
定格能力(W/K) 15/18
定格電圧(V) 単相AC220
取付タイプ 盤内側面取付
外形寸法(mm) H426×W177×D70
質量(kg) 4

ENH-115L(R)-220 商品詳細

仕様

取付タイプ 盤内側面取付
冷却方式 超熱伝導管方式(ヒートパイプ) 完全ノンフロン(純水使用)
定格能力(W/K) 15/18
使用周囲温度(℃) 0~60以下
使用周囲湿度(%RH) 10~85(但し結露なきこと)
外形寸法(mm) H426×W177×D70
質量(kg) 4
塗装色 溶融亜鉛メッキ処理/無塗装
定格電圧(V) 単相AC220
消費電流(A) 0.17/0.14(MAX)
拘束電流(A) 0.18/0.16(MAX)
消費電力(W) 30/25(MAX)

注)型式の(R)はRoHS指令対応を示します。
注)定格能力:盤内・盤外温度差が20Kの時の熱交換能力。
注)拘束電流:モータが拘束した状態での最大電流。
※ファンモータはUL規格品採用。但し、本体はUL規格品/CEマーキング品ではありません。

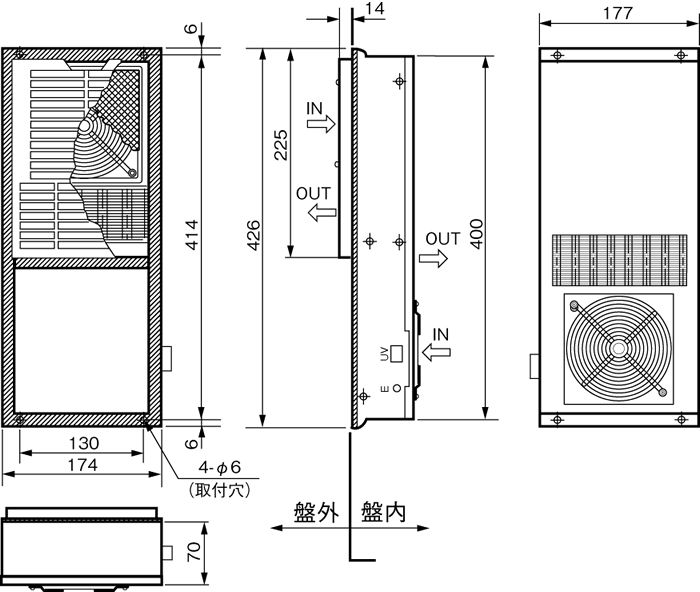

外形寸法図

ENH-115L(R)-220 外形寸法図

取付加工図(標準パネルカット)

ENH-115L(R)-220 取付加工図(標準パネルカット)

※制御盤外部から見た図です。
※加工に際してはネジピッチをキープしてください。
※標準パネルカットは、モデルチェンジを行っても変更いたしません(一部例外あり)。

【注意】
○ご使用になる前に取扱説明書をお読みのうえ正しくお使いください。
○商品の納入は、車上渡しとなります。 (国内指定場所、※離島除く)
○型式・台数によって別途チャータ便扱い(別途費用)となります。
○海外納入時には、別途海外向け梱包をお奨めします。
○定格電源範囲外でご使用されると故障の原因となります。
○フロントカバーの締め付けトルクは4.9~7.4N・cmで固定してください。
○定期的に保守メンテナンスをしてください。
○定期的な保守メンテナンスを怠ると、商品の性能劣化・トラブルの要因になることがあります。
○ヒートパイプを200℃以上に加熱しますと破裂する恐れがあります。火中に投げ込まないでください。
○廃棄する場合はヒートパイプの一部を切り欠いてください。
