環境機器高性能ミストコレクタ詳細 GME-S1500

高性能ミストコレクタGME-Sシリーズは横置き型で空気の流れと同方向にドレン排出口を設置した陽圧ドレン構造を採用。

GME-S/GME-R series

ミストコレクタ

GME-S1500

GME-S series

CE ETL
ミストコレクタ  GME-S1500

オイルミストが内部に溜まりにくいミストコレクタ

風量(m3/min) 17
捕集効率※ 99.7
外形寸法(mm) H507×W434×D674
質量(kg) 48

※パーティクルカウンタによる個数比(5µm以上)

GME-S1500 商品詳細

仕様

最大風量 17
最大機外静圧(kPa) 1.4
捕集効率(%) 99.7
使用環境温湿度 0~50℃、90%RH以下(屋内使用、結露なきこと)
吸引ガス温度(℃) 0~50
捕集対象 不水溶性オイルミスト(引火点150℃以上)

水溶性オイルミスト
最大入口濃度(mg/m3 50
外形寸法(mm) H507×W434×D674
吸引口 横吸込Φ148mm
質量(kg) 48
塗装色 マンセル N7/マンセル 5PB/2
定格電圧(V) 三相 AC200/200、220、230
最大消費電流(A) 4.8
最大消費電力(W) 1500
搭載モータ 永久磁石型同期モータ(インバータ駆動専用)
搭載モータ出力 1.5kW(全閉他扇型)
ファン材質 A5052(アルミニウム)、SPCC(鉄)
ディスク材質 SUS304(ステンレス)
ドレンパイプ(mm) 外径φ25.4 パイプ(2か所)
騒音(dB[A]) 78

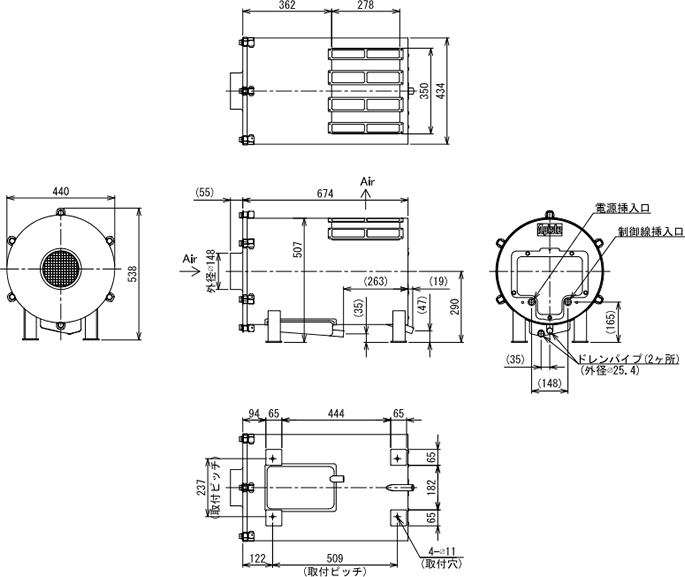

外形図

GME-S1500 外形図

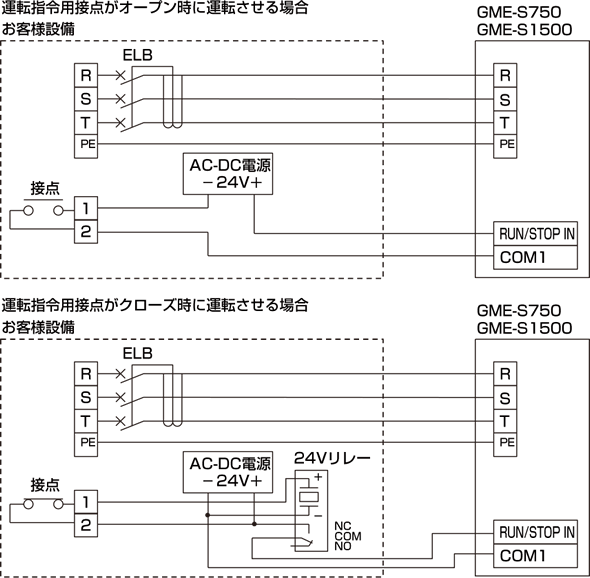

設備同期仕様

GME-S1500 設備同期仕様

インバータ搭載モデル(GME-S750/GME-S1500)を設備等に同期させて運転する際には、外部運転入力による運転制御を使用してください。電磁接触器などで電源入力を頻繁にON/OFFしてご利用になると、装置の寿命を縮める原因になることがあります。

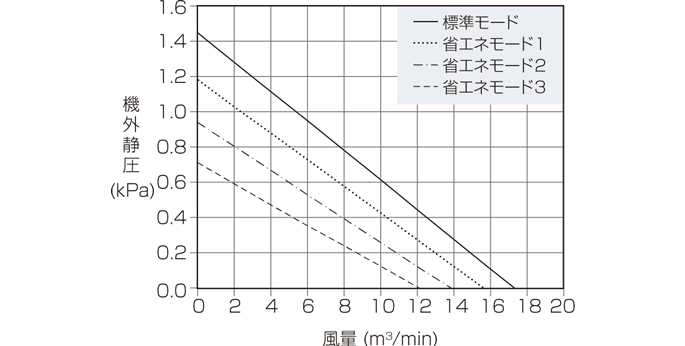

能力特性グラフ

GME-S1500 能力特性グラフ

※1 パーティクルカウンタによる個数比(5µm以上)
※2 突起部は除く。
※3 電源は工作機械や電源設備の保護装置付き回路から供給してください。
