熱対策機器制御盤クーラー ENC-G1310LE

ENC Series

制御盤用クーラー
フロン ノンドレン
側面取付

ENC-G1310LE

ENC Series

CE RoHS
制御盤用クーラー フロン ノンドレン ENC-G1310LE

ドレン処理の難しい扉取付け・中二階などへの設置を実現。

  • フロン
  • ノンドレン
冷却能力(W) 1150/1300
定格電圧(V) 単相AC100
取付タイプ 側面取付
外形寸法(mm) H900×W400×D250
質量(kg) 36

ENC-G1310LE 商品詳細

仕様

取付タイプ 側面取付
冷却能力(W) 1150/1300
設定温度範囲(℃) 25~45
使用周囲温度(℃) 20~50
使用周囲湿度(%RH) 10~85(但し結露なきこと)
外形寸法(mm) H900×W400×D250
質量(kg) 36
塗装色 マンセル5Y7/1 ライトベージュ相当色
定格電圧(V) 単相AC100
消費電流/定格(A) 7.5/7.2
消費電流/MAX(A) 8.6/9.0
起動電流(A) 22.3/20.5
消費電力/定格(W) 620/690
消費電力/MAX(W) 770/870
耐ノイズ性 ファーストトランジェント/バースト イミュニティ試験による LEVEL4
耐振動性 JIS Z 0200 Level1 相当
防塵防滴保護等級 IP54相当(内部循環経路)
冷媒/充填量(g) R-407c 330g
騒音(dB) 約68/72
外部出力 警報出力(無電圧a接点 : 250V 2A抵抗負荷)
表示 盤内温度/エラー表示LED RUN LED
適合規格 CEマーキング
低電圧指令:EN60335-1 EN60335-2-40/EMC指令:EN61000-6-2 EN61000-6-4
環境対応 RoHS指令

注)
冷却能力: 外気温度35℃、盤内設定温度35℃時の定格能力値。(測定条件 : JIS-C-9612 空気エンタルピー方式)
使用周囲温度/使用周囲湿度は温湿度条件内全てを満足するものではありません。
定格値: 使用周囲温度35℃、使用周囲湿度40%RH時の値。
M A X 値: 使用周囲温度が最高許容周囲温度、使用周囲湿度40%RH時の値。
ノンドレン機能使用: 周囲温度・盤内温度35℃以下、周囲湿度・盤内湿度85%以下の時。
・使用電源電圧は定格電圧の±10%以内でご使用ください。
・使用前に必ず取扱説明書をよくお読みのうえ、正しくお使いください。

付属パーツリスト

取付ボルト 6本(M8×L25)
排水ホース 1本(2m)
インシュロックタイ 1本
ワッシャー 2個(M6)
スペーサー 6個
風向ルーバー 1個
ルーバー取付ネジ 2本
取付ナット 6個(M8)
両ネジ 2本(M8)
パッキン (長)2本/(短)2本
取扱説明書 1冊

メンテナンスパーツリスト

盤内側循環ファン G1310LE用 循環ファン
外気側ファン G1310LE用 外気ファン
フィルタ ENC-F-49(2枚入り)
気化フィルタ G1310LE用 気化フィルタ
電装基板 G1310LE用 基板

注)
在庫状況によっては納期が変動しますので営業担当へご確認ください。
※ 型式・仕様その他の記載内容は、予告なく変更する場合がありますので、あらかじめご了承ください。

外形寸法図

ENC-G1310LE 外形寸法図

(1) 電源線コード機外長 3m
(2) 警報出力線コード機外長 3m

取付加工図

ENC-G1310LE 取付加工図

※制御盤外部から見た図です。
※加工に際してはネジピッチをキープしてください。
※標準パネルカットは、モデルチェンジを行っても変更いたしませんが(一部例外あり)、最小パネルカット寸法は予告なく変更することがあります。

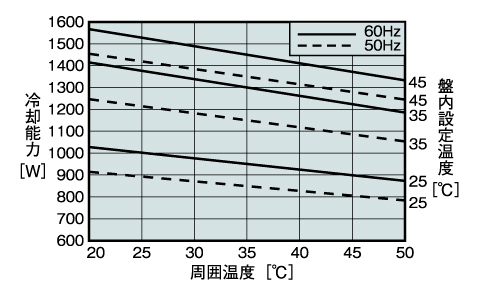

能力特性グラフ

ENC-G1310LE 能力特性グラフ

■冷却能力特性
冷却能力測定条件 JIS-C-9612空気エンタルピー測定法による。
ENC-G1310LE
※FAクーラーを許容周囲温度上限に近い環境で使用される場合は、弊社営業担当までご相談ください。

【注意】
◯ご使用になる前に取扱説明書をお読みのうえ正しくお使いください。
◯商品の納入は、車上渡しとなります。(国内指定場所、※離島除く)
◯型式・台数によって別途チャータ便扱い(別途費用)となります。
◯海外納入時には、別途海外向け梱包をお奨めします。
◯FAクーラーの仕様をご確認のうえ、適切なブレーカ(配線用遮断器)をFAクーラーと電源間に介してください。
◯定格電源範囲外でご使用されると故障の原因となります。
◯定期的に保守メンテナンスをしてください。
◯定期的な保守メンテナンスを怠ると、商品の性能劣化・トラブルの要因になることがあります。
◯冬期の低外気温時には、FAクーラーを連続運転させないでください。
◯本商品の廃棄の際は、各種法令を遵守し、適切に行ってください。
【ドレン処理に関する注意】
◯ノンドレン機能の仕様範囲外の温湿度条件で使用する場合や、特殊吸水フィルタの目詰まり・劣化、外気吸込みフィルタの目詰まり、放熱ファンが劣化した場合には、ドレン配水管よりドレン水が排出されますので、必ずドレンホースを取り付けてください。
