高性能ミストコレクタ GME-F2200-60

高性能フィルタ式ミストコレクタ
GME-F2200-60

GME series

ミストコレクタ 高性能フィルタ式ミストコレクタ GME-F2200-60
最大風量(m3/min) 43
捕集効率(%) 99.9
外形寸法(mm) H2165×W712×D610
質量(kg) 約190

※パーティクルカウンタによる個数比(2µm)

GME-F2200-60 商品詳細

仕様

最大風量(m3/min) 43
最大機外静圧(kPa) 1.7
捕集効率(%) ※1 99.9
使用環境温湿度 0~50℃、88%RH以下(屋内仕様、 結露なきこと)
吸引ガス温度(℃) 0~50
捕集対象 ※2 不水溶性オイルミスト(引火点150℃以上)
水溶性オイルミスト
最大入口濃度(mg/m3 50
外形寸法(mm) ※3 H2165×W712×D610
吸引口(mm) 横吸込 φ198
質量(kg) 約190
塗装色 マンセル 0.9PB 6.4 / 0.7
周波数(Hz) ※4 60
定格電圧(V) ※5 三相AC200 / 220
モータ定格電流(A) ※6 8.1 / 7.4
搭載モータ出力 2.2kW 2P(全閉外扇型)
搭載モータIEコード IE3
ドレン Rc1 1/2 インチソケット
騒音(dB(A)) 71 ± 2

※1 パーティクルカウンタによる個数比。(2μm)
※2 固まりやすい(ゲル化)オイルミストおよび切削粉(鋳物などの切削、研削により発生する)が多く含まれるオイルミストを捕集するとメンテナンス周期が短くなる場合があります。
※3 突起部は除く。
※4 50/60Hz各専用。
※5 電源は工作機械や電源設備の保護装置付き回路から供給してください。
※6 モータの定格電流値以下でご使用ください。

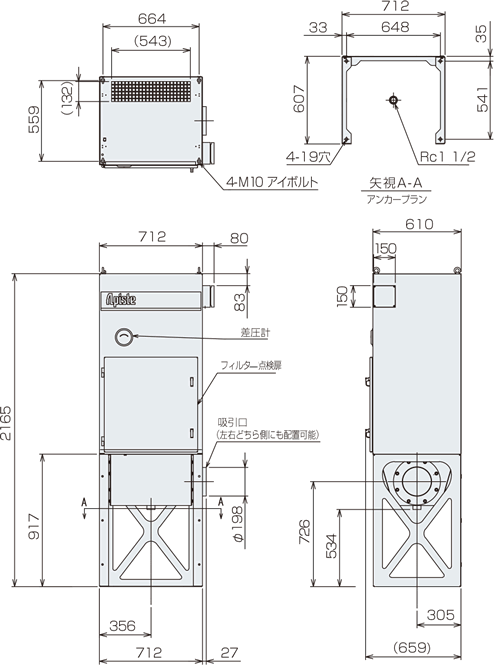

外形図

GME-F2200-60 外形図

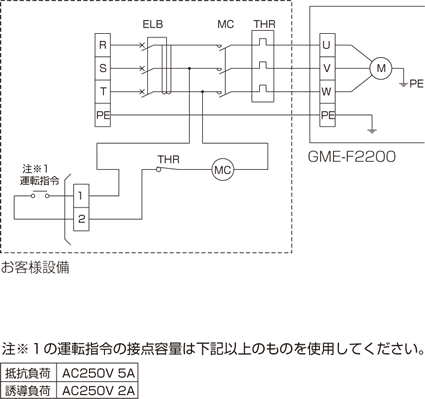

設備同期仕様

GME-F2200-60 設備同期仕様

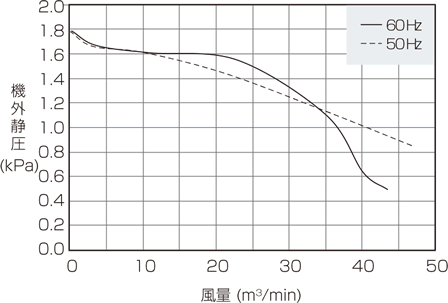

能力特性グラフ

GME-F2200-60 能力特性グラフ
