チラー（ユニットクーラー、冷却水循環装置）

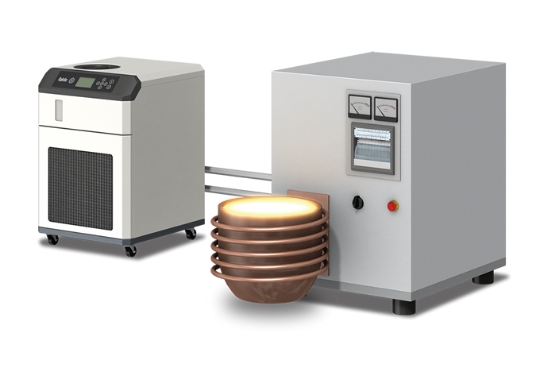

チラーとは一定温度にコントロールした水を循環することで、熱源を冷却または温調する装置です。産業機械、医療機械、理化学機器、食品機械など、さまざまな用途に使用されます。
Chiller、チラーユニット、ユニットクーラー、冷却水循環装置と呼ばれることもありますが同義です。

アピステの
チラーシリーズ各種

チラーの構造と種類

ポンプ・タンク内蔵チラー / ポンプ・タンクレスチラー

アピステのPCUシリーズは、ポンプ· タンク内蔵チラーとポンプ· タンクレスチラーで分類されます。お客様の設備に直接冷却水を供給する場合はポンプ· タンク内蔵型を、設備にポンプ· タンクがありタンク内の水を冷やす場合はポンプ· タンクレスを選択します。

ポンプ· タンク内蔵チラー

ポンプ· タンクレスチラー

（タンクの内蔵チラーで開放型タンクの液体を温調する場合）
タンクの吐出側に圧送ポンプがついているので十分な吐出し力がありますが、流入側には動力がないため、吐出量と同じ量の冷却水をタンク内に流入させるには、負荷側（冷却対象物側）を密閉系回路にする必要があります。
タンク内蔵式チラーで開放型タンクや直接循環できない液体を温調する場合は、右の図のように熱交換器を使って間接的に冷却することになります。

タンク内蔵チラーとタンクレスチラーの構造上の違いと特徴の詳しい解説はこちら

空冷式/水冷式チラー

チラーユニット内部は、冷媒が循環する冷凍サイクルと冷⽔を循環する⽔回路からなっていて、冷媒の冷却⽅式として空冷式と⽔冷式があります。

空冷式チラー

水冷式チラー

【チラーの構造】空冷式・水冷式の違いの詳しい解説はこちら

チラーの選定方法

チラー選定の4つの確認・決定プロセス

チラーは冷却対象の設備・作業にあった製品を選定することが重要であり、使⽤条件・使⽤状況とチラーの機能・性能・仕様をマッチさせることが⼤切です。

チラーのかんたん選定ツール

選定したいチラーの条件が決まっている場合には、こちらのページからかんたんに目的に合うチラーを選定することができます。

チラーを探す

タイプ・種類からチラーを選ぶ

シリーズ	冷媒	制御精度	設定温度範囲	タイプ	冷却能力（kW）
シリーズ	冷媒	制御精度	設定温度範囲	タイプ	1	3	6	9	10	12	13	14

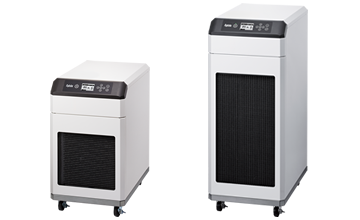

ノンフロン冷媒採用ノンフロンチラー (PCU-NE)	ノンフロン	±0.1℃	5～40℃	空冷									詳しく見る
ノンフロン冷媒採用ノンフロンチラー (PCU-NE)	ノンフロン	±0.1℃	5～40℃	水冷									詳しく見る
屋外設置可・省エネ高性能チラー (PCU-SL)	フロン	±0.1℃	-5～45℃	空冷									詳しく見る
屋外設置可・省エネ高性能チラー (PCU-SL)	フロン	±0.1℃	-5～45℃	水冷									詳しく見る
ワイドレンジ-10~80℃対応精密チラー (PCU-R)	フロン	±0.05℃	-10～80℃	空冷									詳しく見る
ワイドレンジ-10~80℃対応精密チラー (PCU-R)	フロン	±0.05℃	-10～80℃	水冷									詳しく見る

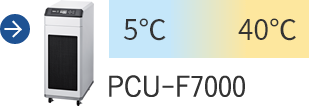

ポンプ・タンクレス構造ノンフロンポンプ・タンクレスチラー (PCU-F)	ノンフロン	±0.1℃	5～40℃	空冷									詳しく見る
