環境機器
⾼性能ミストコレクタGME-Rシリーズの特長

GME Series

衝突分離ディスク搭載
究極の慣性衝突方式現る

高性能ミストコレクタGMEシリーズは新発想 衝突分離ディスクを搭載し、フィルタレスで長期間にわたってメンテナンスを不要とします。さらに捕集効率は99.4%以上と高い効率を実現。手間なく、より長く、高いレベルでオイルミストを捕集します。

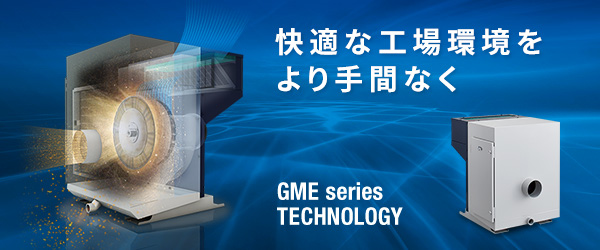

快適な工場環境をより手間なく

衝突分離ディスクによる究極の慣性衝突

衝突分離ディスク構造図

衝突分離ディスクは特殊窒化処理されたφ170μmのステンレス線が、約470μmの隙間をあけて配置されています。
約5m/sで進入するオイルミストは、約50m/sで高速回転する衝突分離ディスクを通過することができず、弾き飛ばされ回収されます。

衝突分離ディスク式による捕集メカニズム

衝突分離ディスク式による捕集メカニズム構造図

衝突分離ディスク式

慣性衝突

超高速で回転する衝突分離ディスクにより、吸い込まれた空気は進路を大きく曲げられます。
質量をもつオイルミストは慣性の法則により空気のように進路を曲げることができずに、衝突分離ディスクに衝突し弾き飛ばされます。

フィルタ式

慣性衝突

進入してくるオイルミストは、フィルタに衝突、付着し捕集されます

サイクロン式

渦流分離

遠心力により、比較的重いオイルミストは外壁にぶつかり、落下し捕集されます。

捕集原理と捕集可能粒子径の目安

オイルミストを付着させない特殊窒化処理

衝突分離ディスクにはSUS304を採用。伸線、熱処理後、アンモニアガスによる特殊窒化処理を施し、耐摩耗性、耐腐食性、耐熱性を高め、ディスク表面の平滑化を長時間維持します。
超高速回転+特殊窒化処理がオイルミストの付着を防止し、メンテナンス頻度を極限まで低減します。

衝突分離ディスク構造図

衝突分離ディスクの拡大写真

特殊窒化処理によりディスク表面の平滑化を長時間維持することで、オイルミストが付着しにくくなっています。

一般的なフィルタの拡大写真

多重構造で捕集するため、一度捕集されたオイルミストはそのまま蓄積されていきます。

高信頼の捕集

従来方式を凌駕する圧倒的な高信頼性

99.4%以上の捕集効率にもかかわらず、衝突分離ディスク以外の捕集部への依存度はわずか5%。
実に95%が衝突分離ディスクで捕集されます。

一般的なサイクロン式のミストコレクタ

サイクロン部では取りきれないオイルミストをフィルタで捕集。
実に65%ものオイルミストをフィルタで捕集する、フィルタ依存度の高い方式です。

一般的なフィルタ式のミストコレクタ

フィルタのみで捕集するため、短期間で目詰まりが発生。メンテナンス工数やメンテナンス部材の費用が継続的にかかる方式です。

プレミアム効率モータ

トップランナー規制対応、省エネ。

エネルギー使用の合理化に関する法律(省エネ法)にて、三相誘導電動機がトップランナー規制の対象となりました。
当社のGMEシリーズは、規制対象出力となるモータを搭載しているGME-R750 / GME-R1500において、プレミアム効率モータを搭載。(IE3)
ランニングコストの低減、地球環境の維持に貢献します。

効率クラス(IEコード)

トップランナーとは

自動車の燃費基準や電気・ガス石油機器の省エネルギー基準について、各々の機器においてエネルギー消費効率が現在商品化されている製品のうち最も優れている機器の性能以上にするという考え方です。

対象機器例

乗用自動車、貨物自動車、エアコンディショナー、テレビジョン受信機、ビデオテープレコーダー、蛍光灯器具(電球形蛍光ランプ含)、複写機、電子計算機、磁気ディスク装置、電気冷蔵庫、電気冷凍庫、ストーブ、ガス調理機器、ガス温水機器、石油温水機器、電気便座、自動販売機、変圧器、ジャー炊飯器、電子レンジ、DVDレコーダー、ルーティング機器、スイッチング機器、複合機、プリンター、ヒートポンプ給湯器、三相誘導電動機、電球形LEDランプ、断熱材、サッシ、複層ガラス

ユーザビリティ

ユーザビリティを追求する機能

簡単なメンテナンス、廃棄物も0。

長期間使用した衝突分離ディスクの清掃時も、簡単に取り外しができ、フィルタのような廃棄物も出ません。

環境に対応するオプション。

長期間使用した衝突分離ディスクの清掃時も、簡単に取り外しができ、フィルタのような廃棄物も出ません。
