- 水冷チラー
PCU-W9130R - 水冷式・冷却能力9000Wクラス、高負荷でも安定性を実現。
- 7900／8900
- 三相 AC200
電圧（V） 関連リンク（１） - 水冷式
冷却方式 関連リンク（１） - H1250×W440×D800
- 150
- 33／47
- （50/60Hz）
■仕様（50/60Hz）
| 冷却方式 | 水冷式 |
|---|---|
| 冷却能力（W） | 7900／8900 |
| 加熱能力/急速加熱（W） | 0.0 |
| 加熱能力/制御加熱（W） | 6000 |
| 温度制御精度（℃） | ±0.10（高精度モード） |
| 水設定温度範囲（℃） | -10～80 |
| 循環水 | 純水または蒸留水（電気伝導率1～10μS/cm）、エチレングリコール溶液（濃度30%以下） |
| 使用周囲温度（℃） | 5～40 |
| 外形寸法（mm） | H1250×W440×D800 |
| 質量（kg） | 150 |
| 定格電圧（V) | 三相 AC200 |
| 消費電流/MIN（A） | 13.9／15.0 |
| 消費電流 /MAX（A） | 33.9／35.0 |
| 消費電力/MIN（A） | 3980／4600 |
| 消費電力/MAX（W） | 9980／10600 |
| 電源容量（kVA） | 15 |
| 冷却水/温度範囲（℃） | 5～40 |
| 冷却水/流量（水温30℃）（ℓ/min） | 33 |
| 冷却水/圧力（Mpa） | 0.1～0.5 |
| 循環ポンプ/定格出力（W） | 750 |
| 循環ポンプ/定格流量（ℓ/min） | 38／43 |
| 循環ポンプ/揚程（m） | 33／47 |
| 最大タンク容量（ℓ） | 38 |
| 冷媒 | R-407C 1400g |
| 騒音(dB） | 57／57 |
| 安全回路/圧縮機 | 温度プロテクタ（135℃ OFF）、過電流継電器 |
| 安全回路/冷凍サイクル | 圧力スイッチ |
| 安全回路/循環水回路 | 水圧センサ、欠水／注水／満水検知フロートSW |
| 安全回路/ポンプ | 過電流継電器 |
| 安全回路/ファンモータ | 過電流継電器 |
| 安全回路/ヒータ | 温度過昇防止サーモ（90℃ OFF）、電流ヒューズ |
| 入出力/警報出力 | a接点 無電圧（ＡＣ250V／2Ａ／抵抗負荷） |
| 入出力/水温上下限警報 | a接点 無電圧（ＡＣ250V／2Ａ／抵抗負荷） |
| 入出力/給水バルブ/運転出力 | a接点 無電圧（ＡＣ250V／2Ａ／抵抗負荷） |
| 入出力/外部温度センサ入力 | Pt100 |
| 入出力/外部制御入力 | 無電圧入力 |
| 入出力/非常停止入力 | 無電圧入力 |
| 入出力/RS-232C | 半二重、3線式、1対1 |
| 機能 | 循環水圧力アラーム機能、循環水圧力表示機能、循環水温度アラーム機能、ヒータ電力表示機能、 ポンプ稼動時間表示機能、凍結防止運転機能、デジタルフィルタ機能、パスワード設定機能、オートチューニング機能、ON/OFFタイマ機能、キーロック機能、エラー履歴メモリ機能、カスケード制御機能、外部温度入力機能 |
| 安全性能 | 圧縮機コンディションタイマ、クローズアシストポンプ、固定用アジャスタ、ダブルセーフティパン |

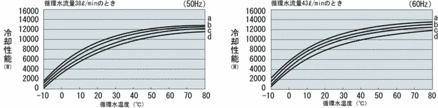

| 冷却能力：循環水温度20℃、冷却水温度30℃、循環水定格流量時の冷却能力です。 温度制御精度：負荷一定、循環水温度20℃、冷却水温度30℃、循環水定格流量時の本体温調器指示値での精度です。ご使用の条件によっては仕様を満足しない場合があります。 循環水：高純水・超純水（導電率：1μS/cm以下、比抵抗：10MΩ・cm以上）を使用しないでください。 外形寸法：突起物を除く。 定格流量：冷却能力・温度精度を満足する為に必要な循環水の流量です。 循環ポンプ：本体装置内部の圧力損失を差引いた値です。 ・実際の取り付けは取扱説明書記載の仕様、注意事項をご確認の上、お願いいたします。 ・設計上で事前に取扱説明書が必要な場合は最寄の営業所までご連絡ください。 |
|
■外形寸法図
■各配管口径一覧
（1）循環水出口 [口径]RC3/4 メス [締め付けトルク（推奨）]40～45N･m
（2）循環水入口 [口径]RC3/4 メス [締め付けトルク（推奨）]40～45N･m
（3）一次セーフティパン排水口 [口径]RC1/2 メス [締め付けトルク（推奨）]28～30N･m
（4）二次セーフティパン排水口 [口径]RC1/4 メス [締め付けトルク（推奨）]15～18N･m
（5）ヒータタンク排水口 [口径]RC1/2 メス [締め付けトルク（推奨）]28～30N･m
（6）循環水タンク排水口 [口径]RC1/2 メス [締め付けトルク（推奨）]28～30N･m
（7）循環水タンクオーバーフロー排水口 [口径]RC1/2 メス [締め付けトルク（推奨）]28～30N･m
（8）循環水吸水口 [口径]RC1 メス [締め付けトルク（推奨）]－
（9）冷却水入口 [口径]RC3/4 メス [締め付けトルク（推奨）]40～45N･m
（10）冷却水出口 [口径]RC3/4 メス [締め付けトルク（推奨）]40～45N･m
（1）循環水出口 [口径]RC3/4 メス [締め付けトルク（推奨）]40～45N･m
（2）循環水入口 [口径]RC3/4 メス [締め付けトルク（推奨）]40～45N･m
（3）一次セーフティパン排水口 [口径]RC1/2 メス [締め付けトルク（推奨）]28～30N･m
（4）二次セーフティパン排水口 [口径]RC1/4 メス [締め付けトルク（推奨）]15～18N･m
（5）ヒータタンク排水口 [口径]RC1/2 メス [締め付けトルク（推奨）]28～30N･m
（6）循環水タンク排水口 [口径]RC1/2 メス [締め付けトルク（推奨）]28～30N･m
（7）循環水タンクオーバーフロー排水口 [口径]RC1/2 メス [締め付けトルク（推奨）]28～30N･m
（8）循環水吸水口 [口径]RC1 メス [締め付けトルク（推奨）]－
（9）冷却水入口 [口径]RC3/4 メス [締め付けトルク（推奨）]40～45N･m
（10）冷却水出口 [口径]RC3/4 メス [締め付けトルク（推奨）]40～45N･m
○ご使用になる前に取扱説明書をお読みのうえ正しくお使いください。
○商品の納入は、車上渡しとなります。（国内指定場所、※離島除く）
○型式・台数によって別途チャータ便扱い（別途費用）となります。
○海外納入時には、別途海外向け梱包をお奨めします。
○立会い調整をご希望の際は、別途お問合せください。
○仕様をご確認のうえ、適切なブレーカ（配線用遮断器）を本商品と電源間に介してください。
○定格電源範囲外でご使用されると故障の原因となります。
○定期的に保守メンテナンスをしてください。
○定期的な保守メンテナンスを怠ると、商品の性能劣化・トラブルの要因になることがあります。
○本商品の廃棄の際は、各種法令を遵守し、適切に行ってください。
○商品の納入は、車上渡しとなります。（国内指定場所、※離島除く）
○型式・台数によって別途チャータ便扱い（別途費用）となります。
○海外納入時には、別途海外向け梱包をお奨めします。
○立会い調整をご希望の際は、別途お問合せください。
○仕様をご確認のうえ、適切なブレーカ（配線用遮断器）を本商品と電源間に介してください。
○定格電源範囲外でご使用されると故障の原因となります。
○定期的に保守メンテナンスをしてください。
○定期的な保守メンテナンスを怠ると、商品の性能劣化・トラブルの要因になることがあります。
○本商品の廃棄の際は、各種法令を遵守し、適切に行ってください。
