PAU-SU2900L｜精密空調・局所空調

特殊タイプ
PAU-SU2900L: クリーンブースを簡易恒温槽にグレードアップ。簡単・省スペースで、取付可能。

2000／2200
三相AC200
電圧（V）関連リンク（1）
空冷式
冷却方式　関連リンク（1）
温度制御タイプ
タイプ　関連リンク（1）
H1250×W1200×D250
107
（50/60Hz）

■仕様（50/60Hz）

冷却方式	空冷式
タイプ	温度制御タイプ
冷却能力（W）	2000／2200
加熱能力(W）	3000
温度制御精度（℃）	±2.5
設定温度範囲（℃）	20～30
使用周囲温度(℃)	10～35（温度変化勾配：1℃以内／1h）
使用周囲湿度（%RH)	10～85（湿度変化勾配：5％RH以内／1h）（結露なきこと）
外形寸法（mm）	H1250×W1200×D250
質量（kg）	107
塗装色	アイボリー（日塗工：Y22-85B半艶）
送風ダクト接続径（mm）	φ150
定格電圧（V）	三相AC200
消費電流（A）	5.2（MIN） 20（MAX）
消費電力（W）	1000（MIN） 4200（MAX）
ドレン排水接続径	外径φ16
冷媒	R-134a 460g
排気風量（m³/min）	16.0／18.8
安全回路/主回路	逆転防止リレー
安全回路/送風機	※別置FFU用　遅延タイマ（3分間）
安全回路/圧縮機	過電流継電器、モータープロテクタ
安全回路/加熱器	過熱防止サーモスタット（65℃ OFF 55℃ ON）、温度ヒューズ（99℃）
出力/本体異常出力	a接点無電圧（AC250V／5A／抵抗負荷）
出力/FFU風量不足	a接点無電圧（AC250V／5A／抵抗負荷）
※ 冷却・加熱能力は周囲温度25℃/40％ＲＨ時の本体吹出しでの値です。 ※ 温度制御精度はＪＴＭＫ01恒温恒湿槽-性能試験方法及び性能表示方法（日本試験機工業会）に定められた方法を基にしています。空調機搭載温調器指示値での本体吹出し口1点の精度保証となり、ダクトなどによる熱干渉は精度保証外となります。また、本商品は空気の温度変動を抑えることを目的としており、温度の絶対値を保証するものではありません。（補正用のバイアス機能は搭載しております。） ※ 周囲温湿度によっては設定温度範囲内でも制御できないことがあります。 ※ 上記外形寸法は本体寸法です。取り付けフランジ、突起物は含まれていません。 ※ 消費電流、消費電力は周囲環境温湿度や使用条件により変動します。 ※ 空冷タイプの為、機器からの排熱があります。（オプションで排気チャンバー有）・本機は、送風用ファンモータを装備していませんので、ご使用にあたっては必ずFFUと接続してください。（単独運転は絶対にしないでください。）・ EMERGENCYランプが点灯した場合は、外部警報が出力されますが、本機は停止しません。FFUの風量不足、フィルタの目詰まりが考えられます。・実際の取り付けは取扱説明書記載の仕様、注意事項をご確認の上、お願いいたします。・設計上で事前に取扱説明書が必要な場合は最寄の営業所までご連絡ください。

■付属パーツリスト

固定金具・取付ネジ	一式
取扱説明書	1冊

■オプション品

ダクトセット	○
※納期は別途お問い合わせください。

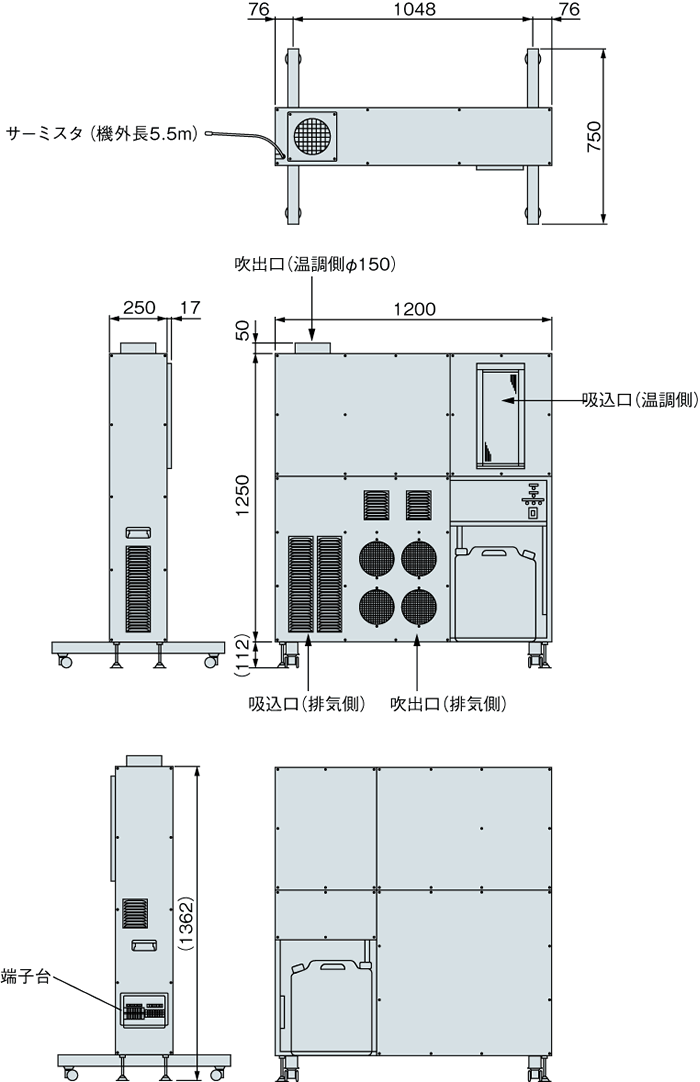

■外形寸法図

拡大図

※センサ外形寸法図はございません。

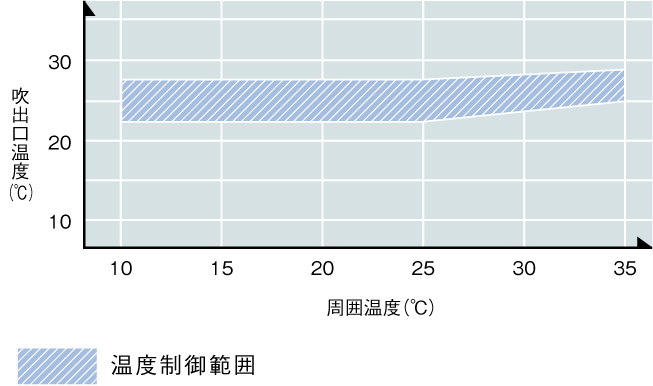

■温湿度制御範囲表

拡大図

■測定条件
（1）PAU-A17FFU接続
（2）デジタルサーモ設定：25℃
（3）FFU吹出口測定
（4）周囲湿度：40％RH
（5）周波数：50Hz
（6）オールフレッシュ
