PAU-AR2623S-CE｜精密空調・局所空調

海外モデル
PAU-AR2623S-CE: PAU中型タイプのCEタイプ登場。

2000／2300
単相AC230
電圧（V）関連リンク（1）
空冷式
冷却方式　関連リンク（1）
温度制御タイプ
タイプ　関連リンク（1）
H1065×W450×D700
100
10.7／11.0
（50/60Hz）

■仕様（50/60Hz）

冷却方式	空冷式
タイプ	温度制御タイプ
冷却能力（W）	2000／2300
加熱能力(W）	4500
温度制御精度（℃）	±0.1
設定温度範囲（℃）	20～30
使用周囲温度(℃)	20～35（温度変化勾配：1℃以内／1h）
使用周囲湿度（%RH)	10～85（湿度変化勾配：5％RH以内／1h）（結露なきこと）
処理風量（m³/min）	10.7／11.0
外形寸法（mm）	H1065×W450×D700
質量（kg）	100
塗装色	アイボリー（日塗工：Y22-85B半艶）
送風ダクト接続径（mm）	φ150 ダンパー付
定格電圧（V）	単相AC230
消費電流（A）	5.2／6.4（MIN） 23.1／24.3（MAX）
消費電力（W）	1135／1400（MIN） 5330／5590（MAX）
ドレン排水接続径	外径φ16
冷媒	R-134a 540g
排気風量（m³/min）	16.0／18.8
安全回路/主回路	漏電遮断器（30A 30mA）
安全回路/送風機	過電流継電器、遅延タイマ（3分間）、サーマルプロテクタ、サージアブソーバー
安全回路/圧縮機	過電流継電器、モータープロテクタ、サージアブソーバー、低温運転防止サーモスタット
安全回路/加熱器	過熱防止サーモスタット（65℃ OFF 55℃ ON）、温度ヒューズ（99℃）
出力/本体異常出力	［ALARM］　a接点無電圧（AC250V／3A／抵抗負荷）
出力/温度上下限警報	［AL1］　a接点無電圧（AC250V／3A／抵抗負荷）
※ 冷却・加熱能力は周囲温度25℃/40％ＲＨ時、ダクト1m吹出しでの値です。 ※ 温度制御精度はＪＴＭＫ01恒温恒湿槽-性能試験方法及び性能表示方法（日本試験機工業会）に定められた方法を基にしています。空調機搭載温調器指示値での本体吹出し口1点の精度保証となり、ダクトなどによる熱干渉は精度保証外となります。また、本商品は空気の温度変動を抑えることを目的としており、温度の絶対値を保証するものではありません。（補正用のバイアス機能は搭載しております。） ※ 周囲温湿度によっては設定温度範囲内でも制御できないことがあります。 ※ 処理風量はダクト1M先吹出し口での値です。 ※ 上記外形寸法は本体寸法です。取り付けフランジ、突起物は含まれていません。 ※ 消費電流、消費電力は周囲環境温湿度や使用条件により変動します。 ※ 空冷タイプの為、機器からの排熱があります。（オプションで排気チャンバー有） ※ 周囲環境が使用周囲温度以下の低温時には保護装置が働き、圧縮機のみ自動停止いたします。その際は上記精度を保証できませんので、使用周囲温度の範囲内でご使用ください。・実際の取り付けは取扱説明書記載の仕様、注意事項をご確認の上、お願いいたします。・設計上で事前に取扱説明書が必要な場合は最寄の営業所までご連絡ください。

■付属パーツリスト

取扱説明書	1冊

■オプション品

ダクトセット	○
リターンチャンバ	○
※納期は別途お問い合わせください。

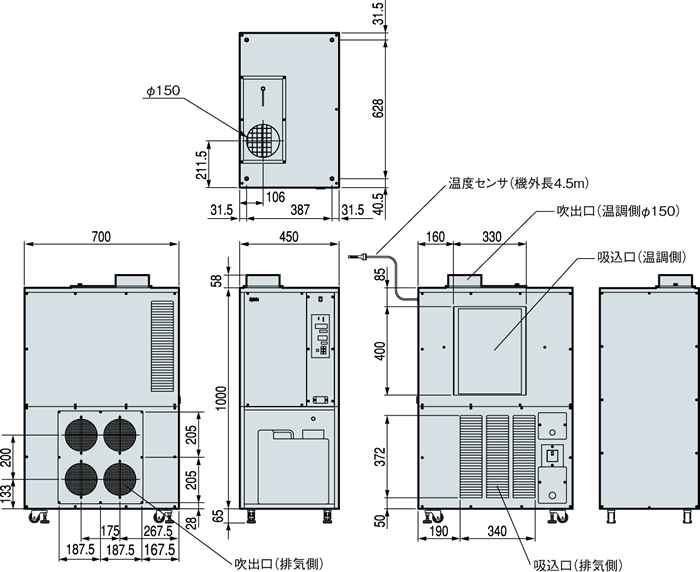

■外形寸法図

拡大図

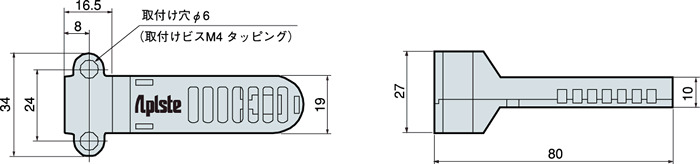

■センサ外形寸法図

拡大図

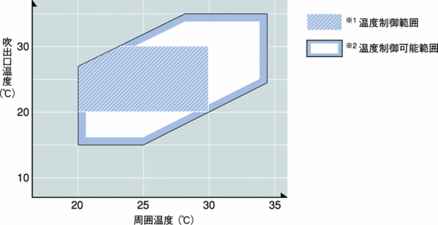

■温湿度制御範囲表

拡大図

〔※1：温度制御範囲〕本機が設定可能な温度と周囲温度との相関を示した範囲です。本機の温度制御精度（±0.1℃）は、この範囲内で設定された温度に適用されます。
〔※2：温度制御可能範囲〕温度制御精度（±0.1℃）の保証範囲外となりますが、本機が設定可能な温度と周囲温度との相関を示した範囲です。

■測定条件（右表）
（1）電源：三相AC230V　50/60Hz
（2）周囲湿度：40％RH
（3）吹出風量：10m³/min
（4）センサは、4m90度1回曲げ先端取付
（5）ダンパー全開
