ENC-NW1120L - 外部放熱ファン・吸気フィルタがなく、メンテナンス工数を 大幅に削減可能。
- 800／1000
- 単相AC200
電圧（V） 関連リンク（１） - 側面取付
取付タイプ 関連リンク（1） - H730×W300×D230
- 22
- （50/60Hz）
■仕様（50/60Hz）
| 取付タイプ | 側面取付 |
|---|---|
| 冷却能力（W） | 800／1000 |
| 設定温度範囲（℃） | 25～45 |
| 使用周囲温度（℃） | 20～55 |
| 使用周囲湿度（%RH） | 10～80（但し結露なきこと） |

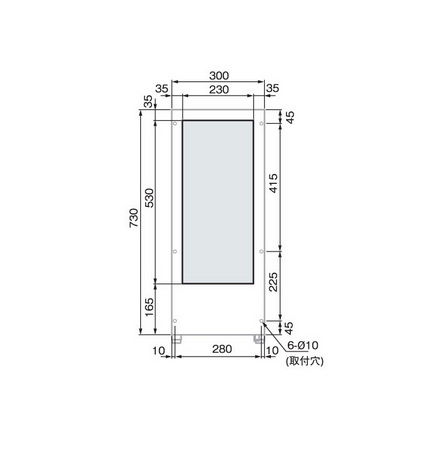

| 外形寸法（mm） | H730×W300×D230 |
| 質量（kg） | 22 |
| 塗装色 | マンセル5Y7／1 ライトベージュ相当色 |
| 定格電圧（V） | 単相AC200 |
| 消費電流/定格（A） | 2.2／1.8 |
| 消費電流/MAX（A） | 2.6／2.9 |
| 起動電流（A） | 7.5／7.1 |
| 消費電力/定格（W） | 340／350 |
| 消費電力/MAX（W） | 450／560 |
| 冷却水/温度範囲（℃） | 10～40 |
| 冷却水/流量（ℓ/min） | 5 |
| 冷却水/圧力（Mpa） | 0.2～0.5 |
| 耐ノイズ性 | ファーストトランジェント／バースト イミュニティ試験による LEVEL4 |
| 耐振動性 | 振動数5Hz 全振幅20mm |
| 冷媒 | R-134a |
| 騒音（dB） | 57／60 |
| 外部出力 | 警報出力（無電圧a接点 ： 250V 2A抵抗負荷） |
| 表示 | 盤内温度／エラー表示 LED／RUN LED |
| 環境対応 | RoHS指令 |
| 注） 冷却能力： 盤内温度35℃、冷却水の入口温度35℃、供給水量7.2／7.9ℓ/min時の能力です。（測定条件 ： JIS-C-9612 空気エンタルピー方式） 定格値： 使用周囲温度35℃、使用周囲湿度40％RH時の値。 M A X 値： 使用周囲温度が最高許容周囲温度、使用周囲湿度40％RH時の値。 使用前に必ず取扱説明書をよくお読みのうえ、正しくお使いください。 |
|
■付属パーツリスト
| 排水ホース | 3m |
|---|---|
| ホースバンド | 1個 |
| 取扱説明書 | 1冊 |
■メンテナンスパーツリスト
| 盤内側循環ファン | NW1120L用 循環ファン |
|---|---|
| 電装基板 | NW1120用 基板 |
| 注） 在庫状況によっては納期が変動しますので営業担当へご確認ください。 ※ 型式・仕様その他の記載内容は、予告なく変更する場合がありますので、あらかじめご了承ください。 |
|
■能力特性グラフ
■冷却能力特性
冷却能力測定条件 JIS-C-9612空気エンタルピー測定法による。
冷却能力測定条件 JIS-C-9612空気エンタルピー測定法による。
【注意】
◯ご使用になる前に必ず取扱説明書をお読みください。
◯盤内の発熱負荷、よってはクーラーの冷却能力が変動しますのでご注意ください。
◯冬期の低外気温時には、FAクーラーの電源を切っておいてください。
◯必要以上に設定温度を外気より低くしないようにしてください。
○FAクーラーの仕様をご確認のうえ、適切なブレーカ（市販品）をFAクーラーと電源間に必ず介してください。
◯ご使用になる前に必ず取扱説明書をお読みください。
◯盤内の発熱負荷、よってはクーラーの冷却能力が変動しますのでご注意ください。
◯冬期の低外気温時には、FAクーラーの電源を切っておいてください。
◯必要以上に設定温度を外気より低くしないようにしてください。
○FAクーラーの仕様をご確認のうえ、適切なブレーカ（市販品）をFAクーラーと電源間に必ず介してください。
